공인시험

  • 공인시험
  • 시험분야소개
  • 화재시험

화재시험

시험개요
  • 선급 형식승인 및 MED 승인 시험
  • 해양수산부 선박용 물건의 형식승인시험
  • 건축자재등 품질인정 및 관리기준 시험
  • 국토교통부고시 제2020-44호 방화문 고시시험
화재시험
시험항목 및 적용기준
화재시험 시험항목 및 적용기준을 안내하는 표입니다.
적용기준 시험항목
선박용 물건의 형식승인 시험 및 검정에 관한 기준
  • 해양수산부고시 제2021-136호
    (방화문, 격벽 및 갑판, 천정재, 전선관통재, 방화용창, 방화용 셔터, 불연성재료)
선급 형식승인 및 MED 시험
  • International code for application of fire test procedure, 2010(Resolution MSC.307(88))
  • Annex 1 Fire test procesures
  • Part 3 Test for "A", "B" and "F" class divisions
  • Part 4 Test for Fire door control systems
  • Appendix - Fire test procesures for fire door control systems
건축자재등 품질인정 및 관리기준
  • 국토교통부고시 제2023-24호 「내화구조, 방화문 및 자동방화셔터, 내화채움구조, 방화댐퍼, 하향식 피난구, 방화유리창」
국토교통부고시
  • 국토교통부고시 제2020-44호 「자동방화셔터, 방화문 및 방화댐퍼의 기준」
해양플랜트 화재보호기자재
  • DNV-CP-0213 Fire safety equipment
신청자 의뢰시험
  • 신청자 제시 규격
주요 시험 시설
  • 문세트 시험장비
    • 문세트 시험장비
      이전
      다음

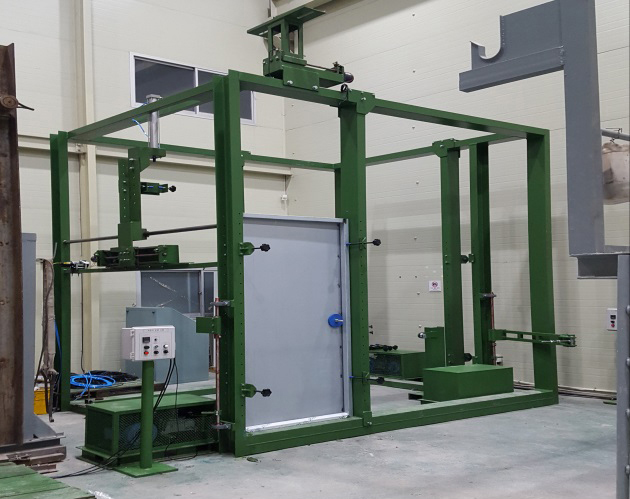

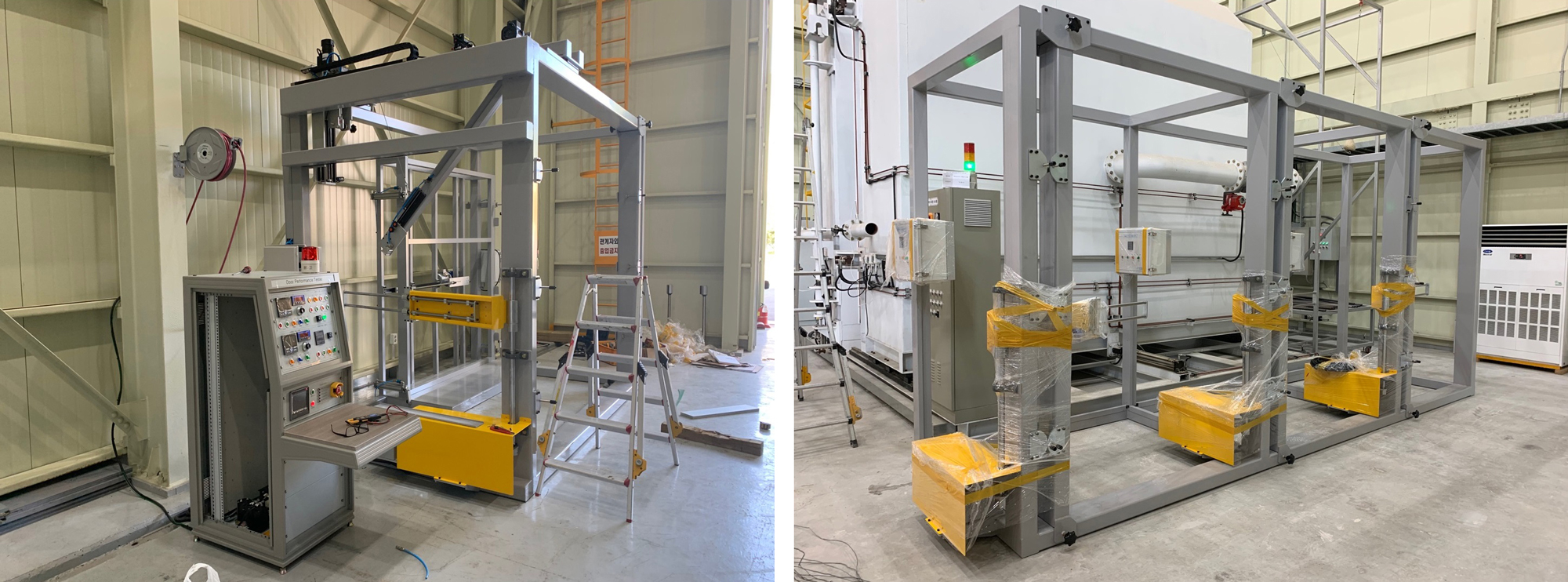

      문세트 시험장비
      문세트 시험장비시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음
      장비구분
      • 시험 장비
      용도 및 기능
      • 창문 및 문의 내구성 시험
      • 개폐력
      • 개폐반복성
      • 내충격성
      • 비틀림
      • 연직하중
      장비사양
      • 시험체수용크기 : 2,500 mm x 2,500 mm
      • 개폐력측정 : (0 ~ 196) N
      • 내충격성측정 : (17 ~ 100) ㎝
      • 연직하중강도측정 : (500 ~ 1,000) N
      • 비틀림강도측정 : (200 ~ 600) N
      • 개폐반복성 장치 : 100,000 회 이상
  • 대형문세트시험장비
    • 대형문세트시험장비
      이전
      다음
      대형문세트시험장비
      대형문세트시험장비시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 녹산 방화시험동B
      장비구분
      • 시험 장비
      용도 및 기능
      • 문의 내구성 시험
      장비사양
      • 시험체수용크기 : 3,000 mm x 3,000 mm
      • 개폐력측정 : (0 ~ 196) N
      • 내충격성측정 : (17 ~ 100) ㎝
      • 연직하중강도측정 : (500 ~ 1 000) N
      • 비틀림강도측정 : (200~600) N
      • 개폐반복성 장치 : 100 000 회 이상
        • 여닫이 : 3 SET
        • 미닫이 : 1 SET
  • 비금속 구조물 내화성 시험기
    • 비금속 구조물 내화성 시험기
      이전
      다음

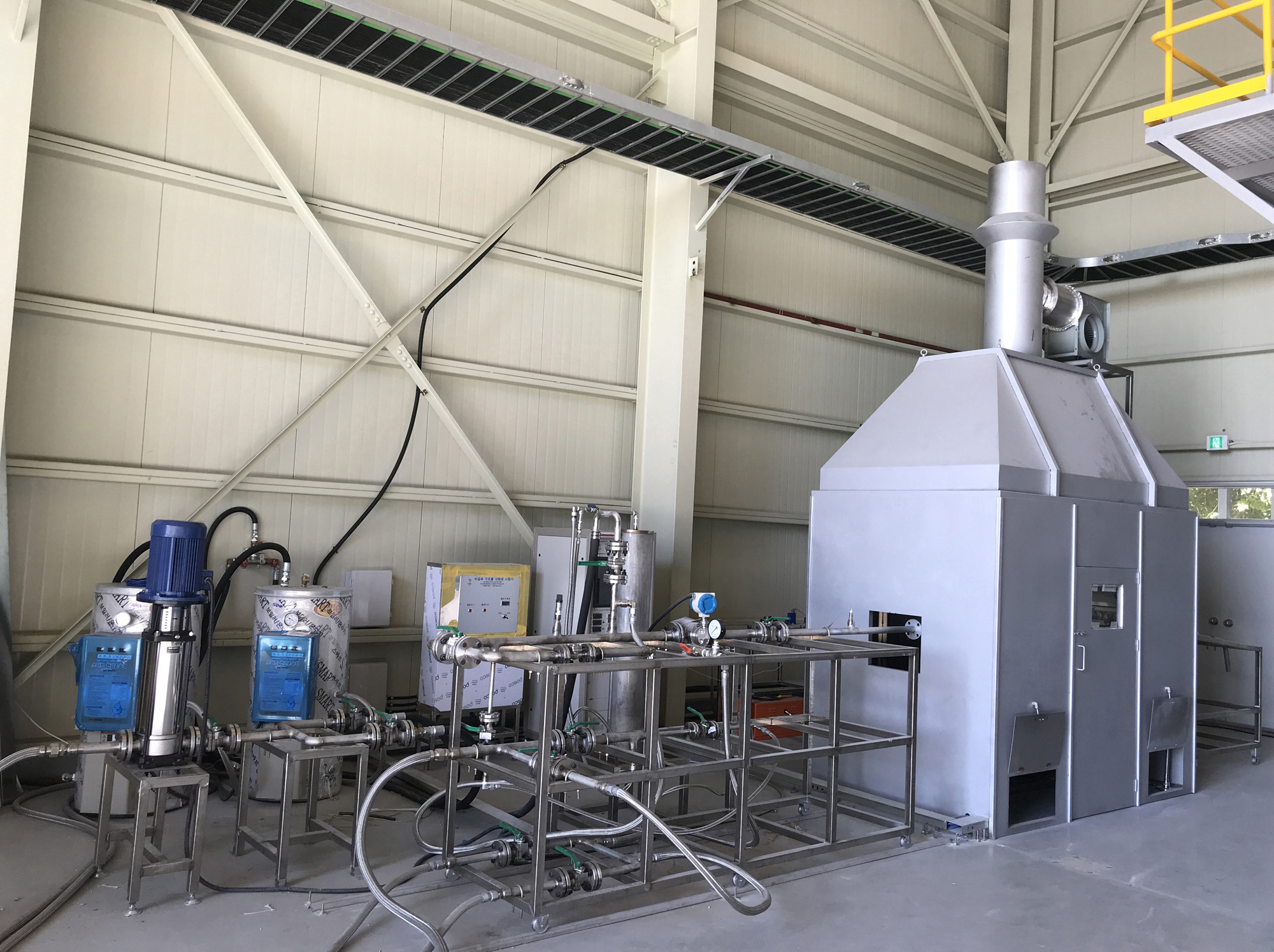

      비금속 구조물 내화성 시험기
      비금속 구조물 내화성 시험기시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음
      장비구분
      • 시험 장비
      용도 및 기능
      • 밸브, 호스 어셈블리, 플라스틱 관장치의 내화성 시험
      • 주 시험 대상으로는 밸브, 호스 어셈블리, 플라스틱 관장치 재료의 불연성능을 측정함
      장비사양
      • 내화성 시험장치(Multi & Air mix gas burrner)
      • IMO Resolution A.753(18)
      • ISO 15540 & 15541
      • ISO 19921 & 19922
  • 차연성시험기
    • 차연성시험기
      이전
      다음

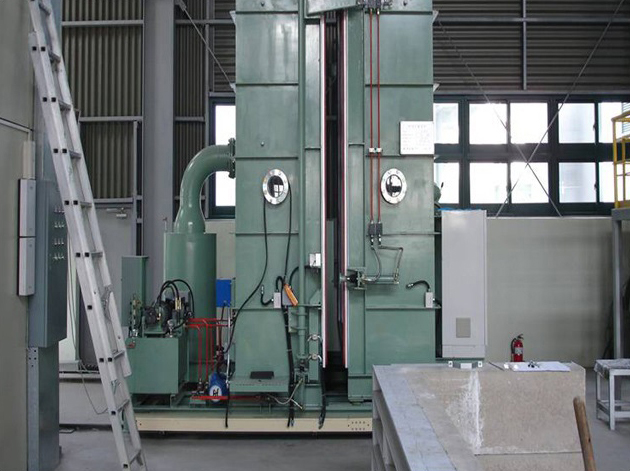

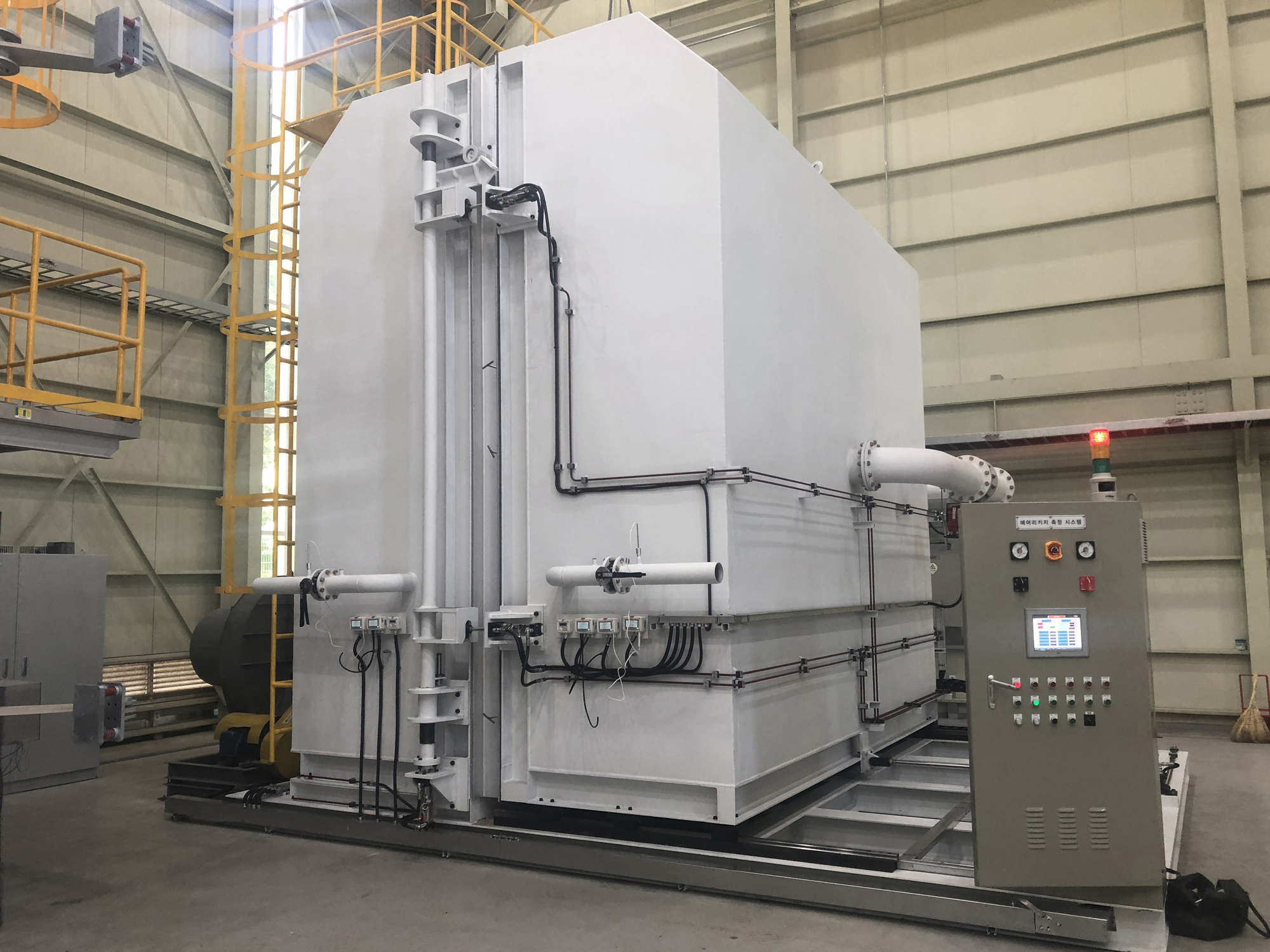

      차연성시험기
      차연성시험기시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 녹산 방화시험동A
      장비구분
      • 시험 장비
      용도 및 기능
      • 일반 건축물에 설치되는 방화문을 통한 연기의 누설량 측정
      장비사양
      • 송풍 System
        • 송풍용량 : 문 양면사이를 100 Pa의 차압을 가하고 유지
        • 송풍기 풍량은 Inverter에 의해 조절, Controller는 Local Panel에 설치
      • 압력 측정장치
        • 시험체 양면 사이의 차압 5~100 Pa 범위에서 최대허용오차 ± 5 Pa, 정확도 구정값의 ± 10 %로 측정 가능
        • 대기압은 ± 1 %의 정확도로 측정되어야 하며, 압력측정 Head의 위치는 KS F 2846에 따라야 함
      • Control Panel
        • 송풍기의 기동, 정지와 압력상자 및 기동상자의 전, 후진을 조작이 가능
        • 송풍기의 풍량을 조절하는 Inverter Controller 장착
  • 차연성시험기A
    • 차연성시험기A
      이전
      다음
      차연성시험기A
      차연성시험기A시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음
      장비구분
      • 시험 장비
      용도 및 기능
      • 일반 건축물에 설치되는 방화문을 통한 연기의 누설량 측정
      장비사양
      • 송풍 System
        • 송풍용량 : 문 양면사이를 100 Pa의 차압을 가하고 유지
        • 송풍기 풍량은 Inverter에 의해 조절, Controller는 Local Panel에 설치
      • 압력 측정장치
        • 시험체 양면 사이의 차압 5~100 Pa 범위에서 최대허용오차 ± 5 Pa, 정확도 구정값의 ± 10 %로 측정 가능
        • 대기압은 ± 1 %의 정확도로 측정되어야 하며, 압력측정 Head의 위치는 KS F 2846에 따라야 함
      • Control Panel
        • 송풍기의 기동, 정지와 압력상자 및 기동상자의 전, 후진을 조작이 가능
        • 송풍기의 풍량을 조절하는 Inverter Controller 장착
  • 조선해양기계류 3면 입체가열로
    • 조선해양기계류 3면 입체가열로
      이전
      다음

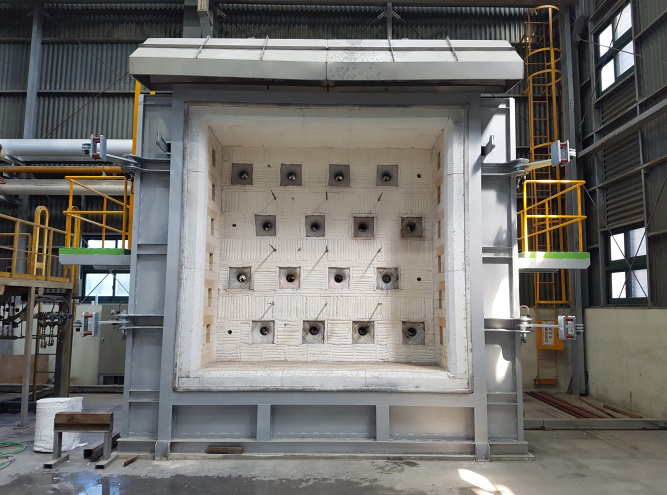

      조선해양기계류 3면 입체가열로
      조선해양기계류 3면 입체가열로시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음
      장비구분
      • 시험 장비
      용도 및 기능
      • 선박용 A급 및 B급 수직 방화 구획 구성재
      • Wall Panel, Fire Protection Door, Fire Protection Window, 전선 및 배관 관통재, Fire Protection Shutter 등
      • 건축용 수직 방화 구획 구성재
      • 해상구조물용 Hydrocarbon Test
      장비사양
      • 유효 가열 면적
      • 4050 mm x 4050 mm 이상
      • 온도 곡선
      • Standard Time-Temperature Curve(ISO,BS,KS)
      • Hydrocarbon Curve 등(NPD,EURO)
      • 후면, 측면 버너배치

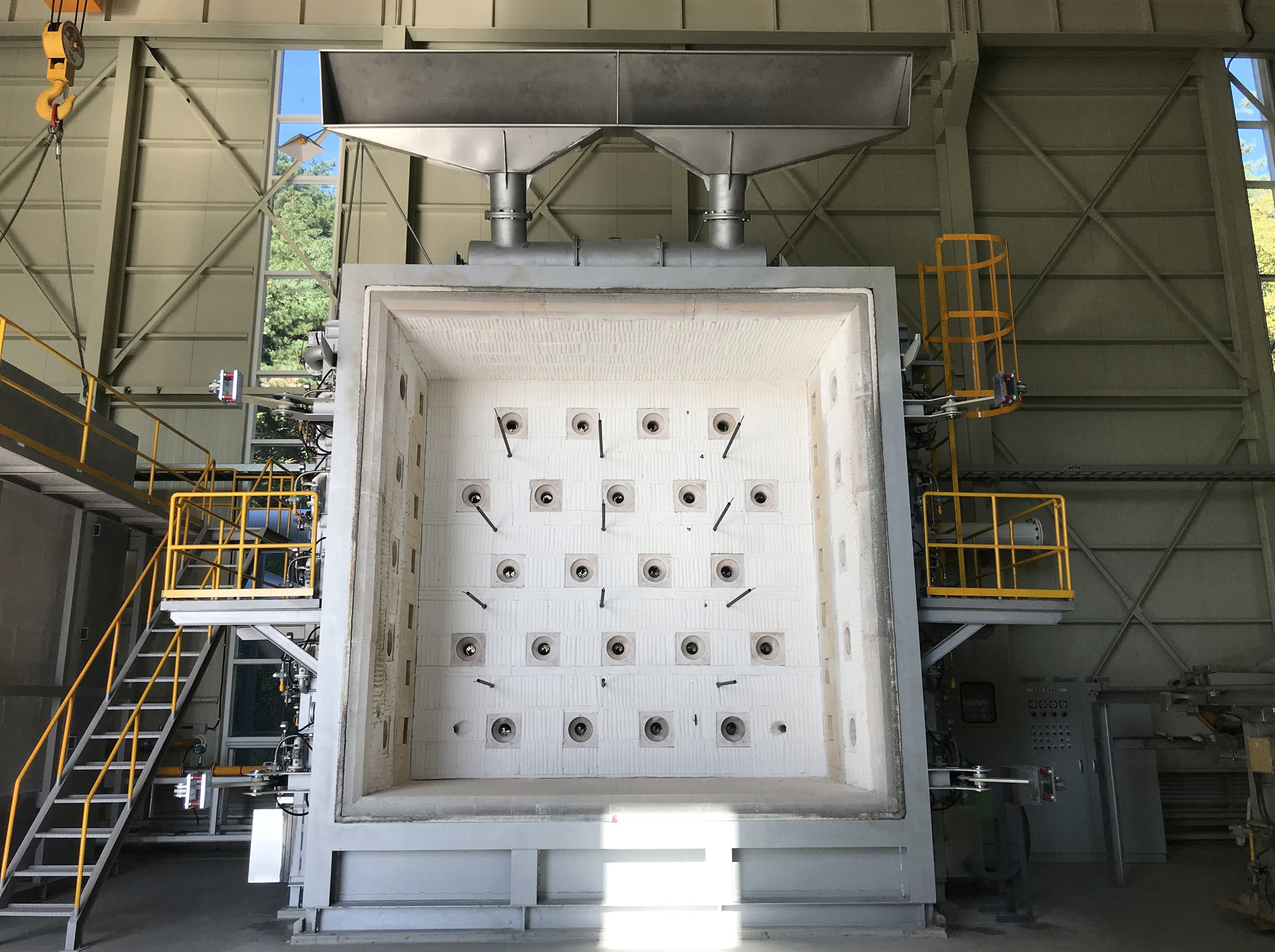

  • 수직가열로A
    • 수직가열로A
      이전
      다음

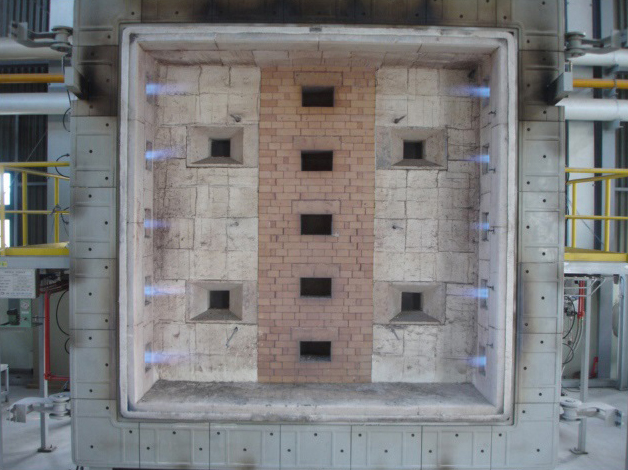

      수직가열로A
      수직가열로A시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 녹산 방화시험동A
      장비구분
      • 시험 장비
      용도 및 기능
      • 선박용 A급 및 B급 수직 방화 구획 구성재
        • Wall Panel, Fire Protection Door, Fire Protection Window, 전선 및 배관 관통재, Fire Protection Shutter 등
      • 건축용 수직 방화 구획 구성재
      • 해상구조물용 Hydrocarbon Test
      장비사양
      • 유효 가열 면적
        • 3,000 mm x 3,000 mm 이상
      • 온도 곡선
        • Standard Time-Temperature Curve(ISO,BS,KS)
        • Hydrocarbon Curve 등(NPD,EURO)
      • 측면버너배치
  • 수직가열로B
    • 수직가열로B
      이전
      다음
      수직가열로B
      수직가열로B시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 녹산 방화시험동A
      장비구분
      • 시험 장비
      용도 및 기능
      • 선박용 A급 및 B급 수직 방화 구획 구성재
        • Wall Panel, Fire Protection Door, Fire Protection Window, 전선 및 배관 관통재, Fire Protection Shutter 등
      • 건축용 수직 방화 구획 구성재
      • 해상구조물용 Hydrocarbon Test
      장비사양
      • 유효 가열 면적
        • 3,000 mm x 3,000 mm 이상
      • 온도 곡선
        • Standard Time-Temperature Curve(ISO,BS,KS)
        • Hydrocarbon Curve 등(NPD,EURO)
      • 측면버너배치
  • 수평가열로
    • 수평가열로
      이전
      다음

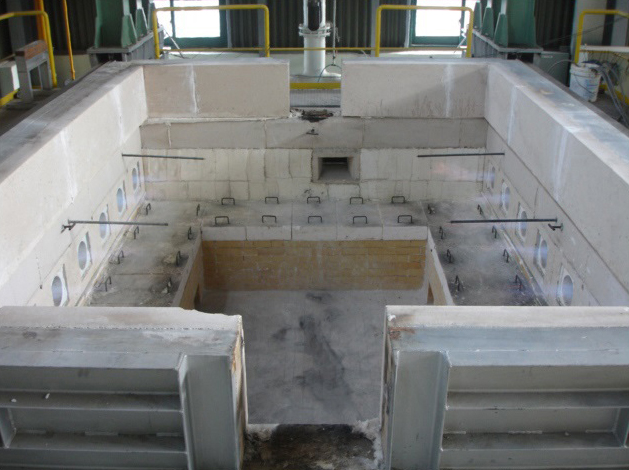

      수평가열로
      수평가열로시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 녹산 방화시험동A
      장비구분
      • 시험 장비
      용도 및 기능
      • 선박용 A급 및 B급 수직 방화 구획 구성재
        • Ceiling Panel, Deck, Fire Protection Damper, 전선 및 배관 관통재, Fire Protection Shutter 등
      • 건축용 수평 방화 구획 구성재
      • 해상구조물용 Hydrocarbon Test
      장비사양
      • 유효 가열 면적
        • ,000 mm x 3,000 mm 이상
      • 온도 곡선
        • Standard Time-Temperature Curve
        • Hydrocarbon Curve 등
      • Loadbearing Test
  • 판넬강도시험기
    • 판넬강도시험기
      이전
      다음

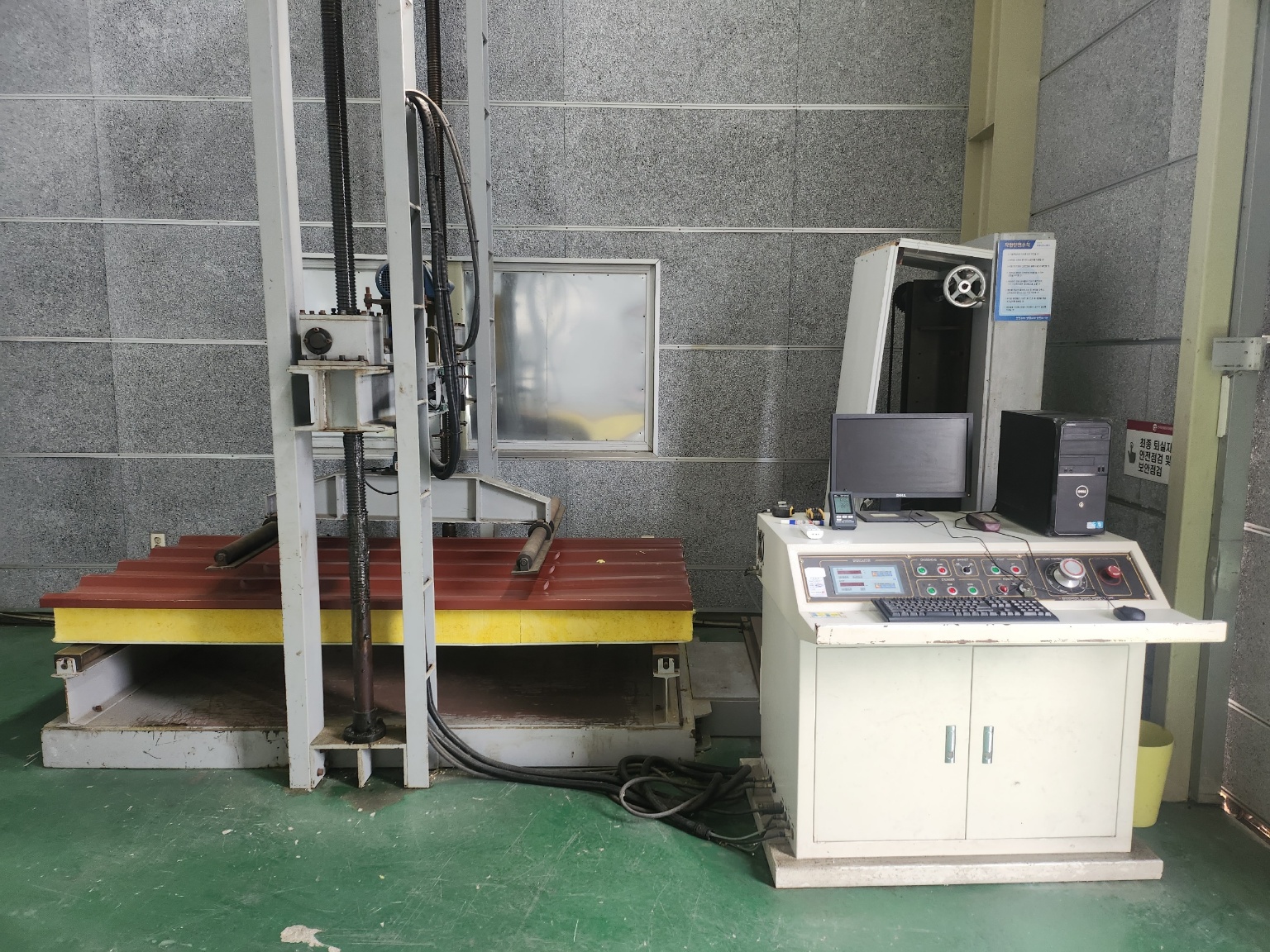

      판넬강도시험기
      판넬강도시험기시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 녹산 강도시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • 샌드위치 패널의 강도 시험
      장비사양
      • 최대용량 : 100kN
      • 최대시험거리 : 2400㎜
      • 변위센서 : (0~120)㎜
      • Size : 3800㎜(W)×1600㎜(D)×3500㎜(H)
      담당자 이경현 책임연구원 (051-400-5234)
