진동시험

시험개요
  • 시험품의 사용용도 및 설계목표에 따른 시험품의 동적특성 및 내구성 확인
  • 선상 장비 및 육상장비에 대한 진동 및 충격 테스트
  • 시험실에서 제품이 진동에 의한 영향을 모의실험을 통해 진동으로 인한 고장의 원인이 되는 설계 및 구조상의 결함을 제거
  • 초저온 등 극한환경에서의 소재건정성, 용접적합성 확인
진동시험
시험항목 및 적용기준
진동시험 시험항목 및 적용기준을 안내하는 표입니다.
적용기준 시험항목
선급형식승인시험
  • 각국의 선급 규격
정부형식승인시험
  • 해양수산부고시
해군 및 방위산업 승인시험
  • MIL-Std-167 series, MIL-Std-740 series, MIL-Std-810 series
육상부품시험(자동차, 철도 외)
  • KS, JIS, 자동차 메이커 제시 규격
신청자 의뢰시험
  • 신청자 제시 규격
현장 진동 측정 지원
  • IEC, ISO, KS 등
주요 시험 시설
  • 대형진동시험기-I
    • 대형진동시험기-I
      이전
      다음

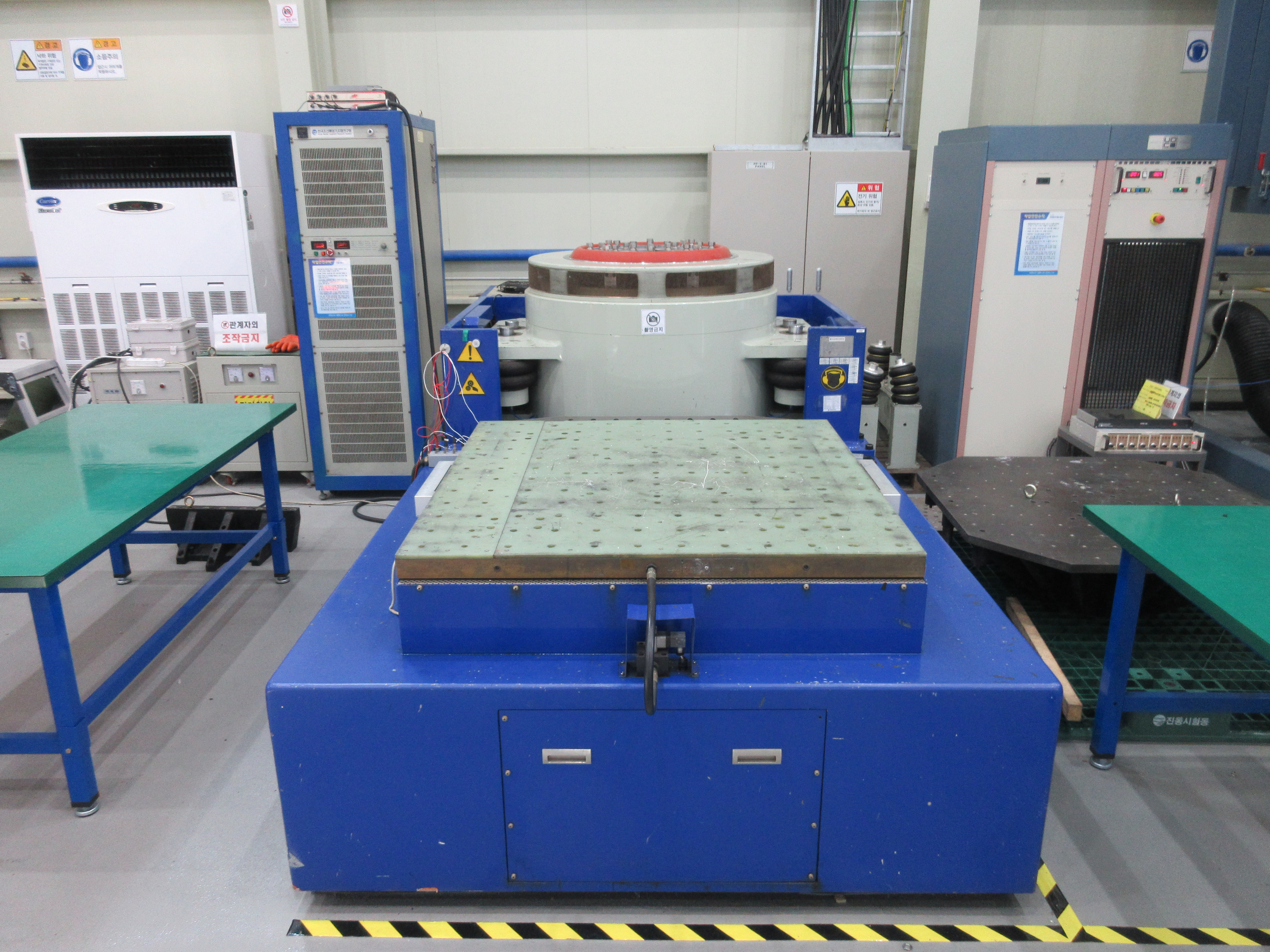

      대형진동시험기-I
      대형진동시험기-I시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • 시험품의 사용용도 및 설계목표에 따른 구조안정성 검증 및 비교 평가
      • 정현파 및 랜덤파 가진을 통해 공진주파수 탐색 및 내진동 성능 평가
      • 충격파 구현을 통해 제품의 내충격 성능 평가
      장비사양
      • Max. Sine force : 70 000 N or more
      • Max. Random Force : 70 000 N or more
      • Max. Shock Force : 140 000 N or more
      • Max. Payload : 1 000 kg or more
      • Useful Frequency Range : (2 ~ 2 300)Hz or more
      • 수직 및 수평 가진 가능
  • 대형진동시험기-II
    • 대형진동시험기-II
      이전
      다음

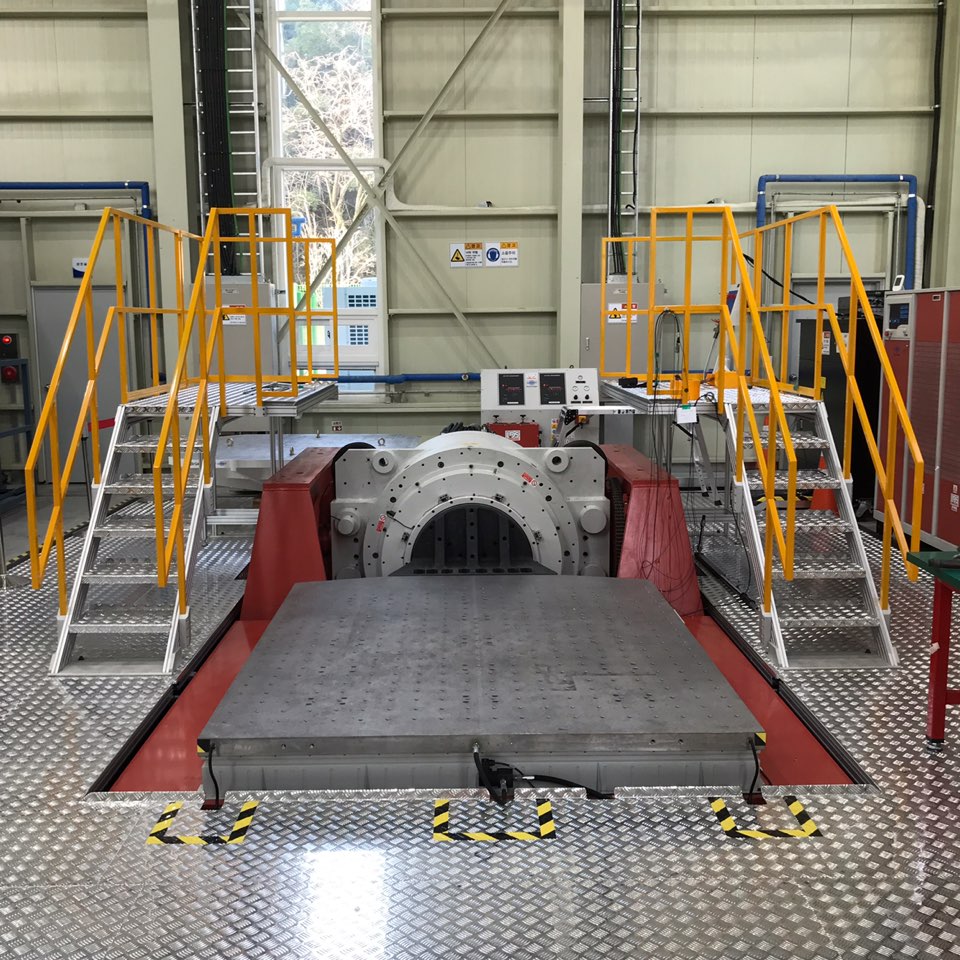

      대형진동시험기-II
      대형진동시험기-II시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • 시험품의 사용용도 및 설계목표에 따른 구조안정성 검증 및 비교 평가
      • 정밀제어가 가능한 전자식으로 국내 최대 가진력 및 충격력 구현 가능
      • 정현파 및 랜덤파 가진을 통해 공진주파수 탐색 및 내진동 성능 평가
      • 충격파 구현 및 SRS 분석을 통해 제품의 내충격 성능 평가
      • ROR, SOR 등 실제 진동파형 구현을 통한 내구성 평가
      장비사양
      • Max. Sine force : 289 000 N or more
      • Max. Random Force : 260 000 N or more
      • Max. Shock Force : 578 000 N or more
      • Max. Payload : 5 000 kg or more
      • Useful Frequency Range : (2 ~ 1 700)Hz or more
      • 수직 및 수평 가진 가능
  • 중형진동시험기-I
    • 중형진동시험기-I
      이전
      다음

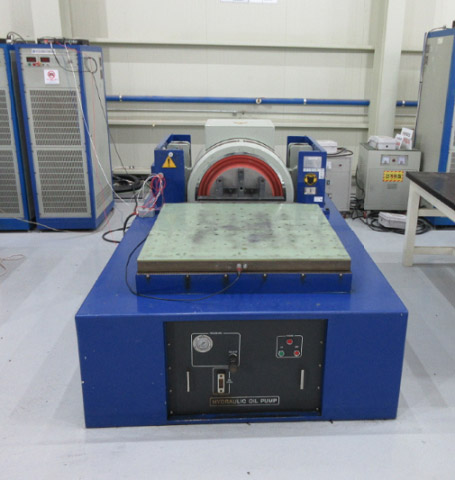

      중형진동시험기-I
      중형진동시험기-I시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • 시험품의 사용용도 및 설계목표에 따른 구조안정성 검증 및 비교 평가
      • 정현파 및 랜덤파 가진을 통해 공진주파수 탐색 및 내진동 성능 평가
      • 충격파 구현을 통해 제품의 내충격 성능 평가
      장비사양
      • Max. Sine force : 30 000 N or more
      • Max. Random Force : 30 000 N or more
      • Max. Shock Force : 60 000 N or more
      • Max. Payload : 500 kg or more
      • Useful Frequency Range : (2 ~ 2 300)Hz or more
      • 수직 및 수평 가진 가능
  • 중형진동시험기-II
    • 중형진동시험기-II
      이전
      다음
      중형진동시험기-II
      중형진동시험기-II시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • 시험품의 사용용도 및 설계목표에 따른 구조안정성 검증 및 비교 평가
      • 정현파 및 랜덤파 가진을 통해 공진주파수 탐색 및 내진동 성능 평가
      • 충격파 구현을 통해 제품의 내충격 성능 평가
      • ROR, SOR 등 실제 진동파형 구현을 통한 내구성 평가
      장비사양
      • Max. Sine force : 30 000 N or more
      • Max. Random Force : 30 000 N or more
      • Max. Shock Force : 60 000 N or more
      • Max. Payload : 500 kg or more
      • Useful Frequency Range : (2 ~ 2 300)Hz or more
      • 수직 및 수평 가진 가능
  • 복합환경진동시험기
    • 복합환경진동시험기
      이전
      다음

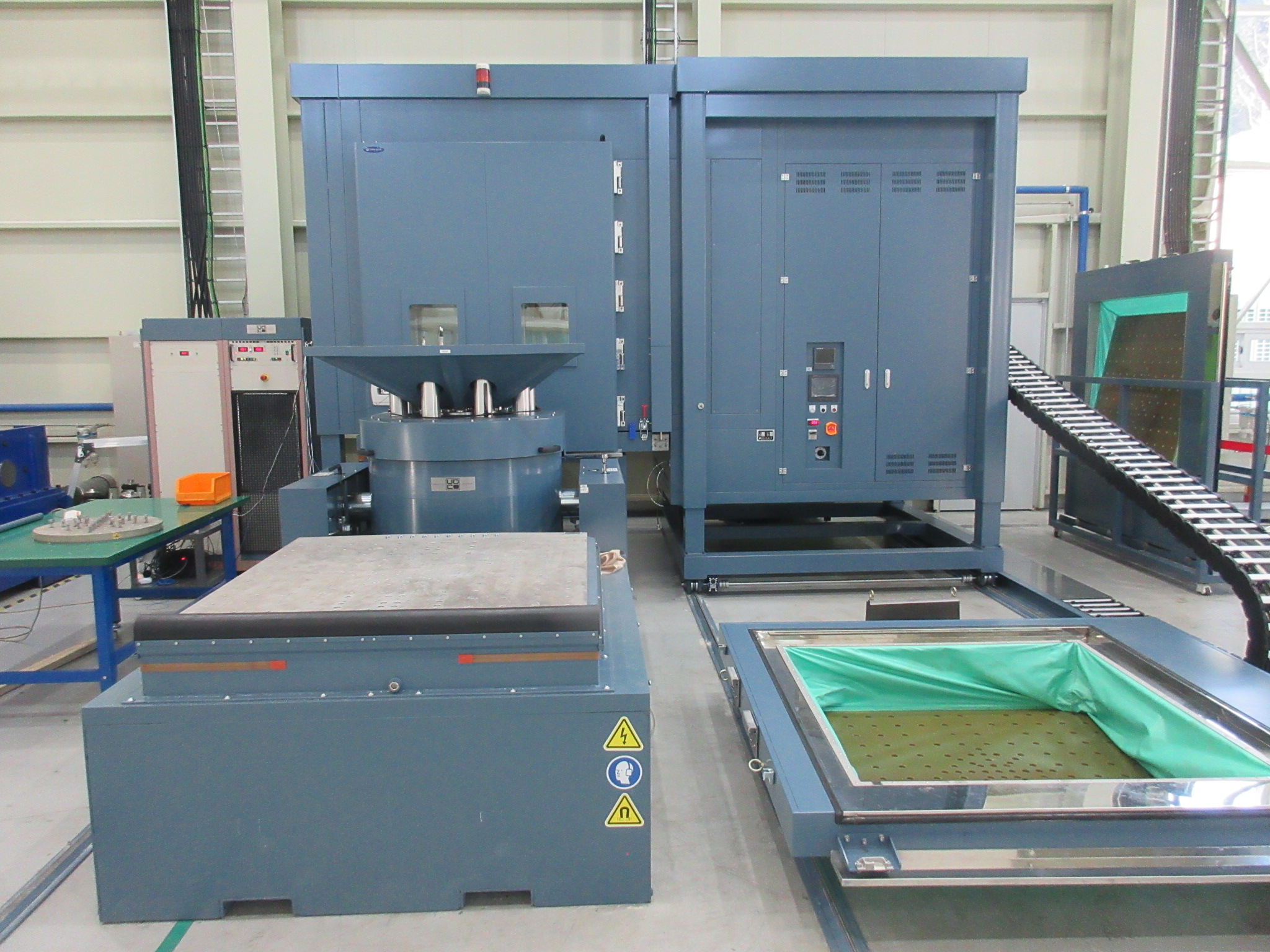

      복합환경진동시험기
      복합환경진동시험기시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • 시험품의 사용용도 및 설계목표에 따른 구조안정성 검증 및 비교 평가
      • 복합환경(온도, 습도) 구현중에 내진동 성능 및 신뢰성 시험 평가
      • 정현파 및 랜덤파 가진을 통해 공진주파수 탐색 및 내진동 성능 평가
      • 충격파 구현 및 SRS 분석을 통해 제품의 내충격 성능 평가
      • ROR, SOR 등 실제 진동파형 구현을 통한 내구성 평가
      장비사양
      • Max. Sine force : 75 600 N or more
      • Max. Random Force : 71 200 N or more
      • Max. Shock Force : 151 000 N or more
      • 제어 온도 / 습도 범위 : (-50~180)℃ / (25~98)% RH
      • Max. Payload : 1 100 kg or more
      • Useful Frequency Range : (2 ~ 2 600)Hz or more
      • 수직 및 수평 가진 가능
  • 데이터 수집장치
    • 데이터 수집장치
      이전
      다음

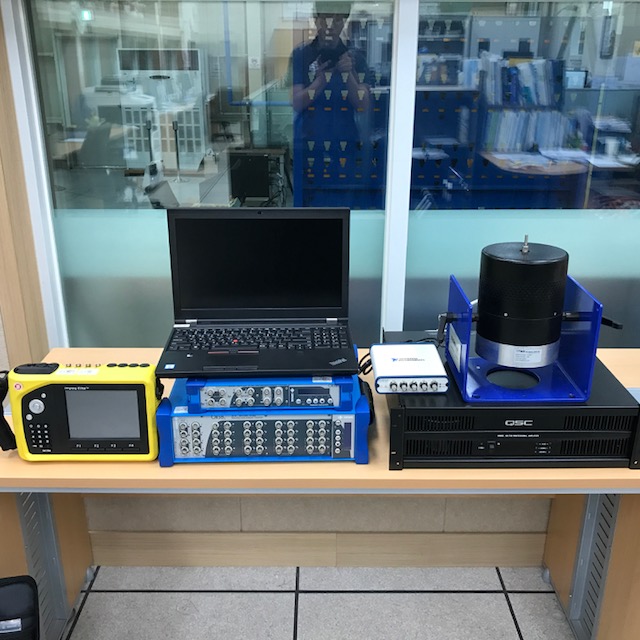

      데이터 수집장치
      데이터 수집장치시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비(휴대용 3 set)
      용도 및 기능
      • 시험품의 진동 특성 및 소음 측정 분석
      • 비틀림 및 축마력 측정 및 분석
      • Modal 시험 및 분석
      • 거주구 안락성 평가
      장비사양
      • Dual Realtime FFT
      • Realtime octave analysis
      • Dual realtime order tracking
      • Realtime multi analysis
      • Recording (FFT, octave, order track의 주파수범위와 상관없이 별도로 주파수범위 설정 가능)
      • 모든 realtime analysis 모듈은 후 처리로도 가능
  • 기계충격시험기
    • 기계충격시험기
      이전
      다음

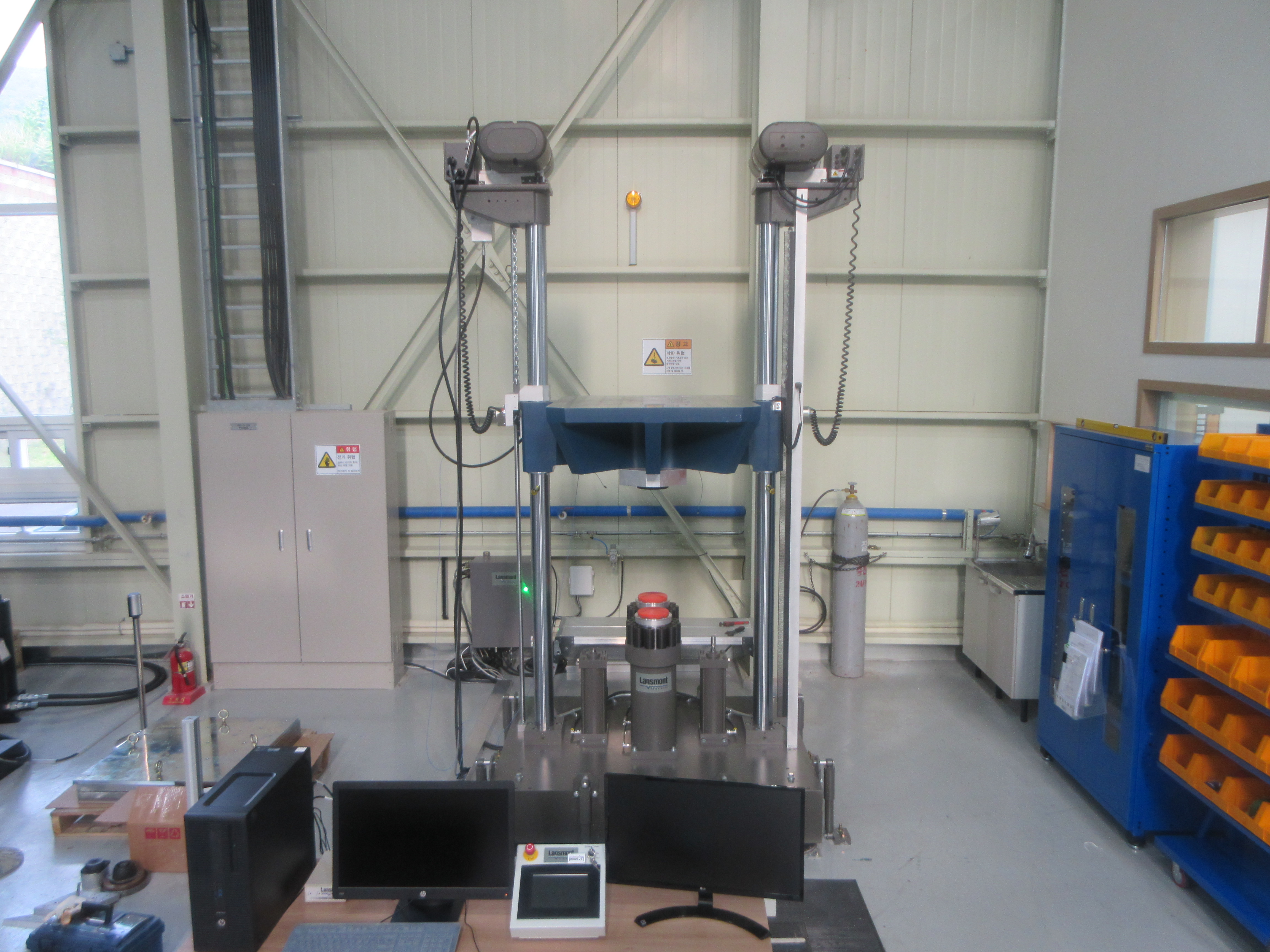

      기계충격시험기
      기계충격시험기시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • 설치환경을 고려한 충격환경 조건 구현으로 시험품의 내충격성을 검증한다.
      장비사양
      • Max. acceleration : 600 g or more
      • Max. Payload : 1 000 kg or more
      • Shock pulse : Half sine, Saw tooth, Trapezoidal
  • 진동피로시험기
    • 진동피로시험기
      이전
      다음

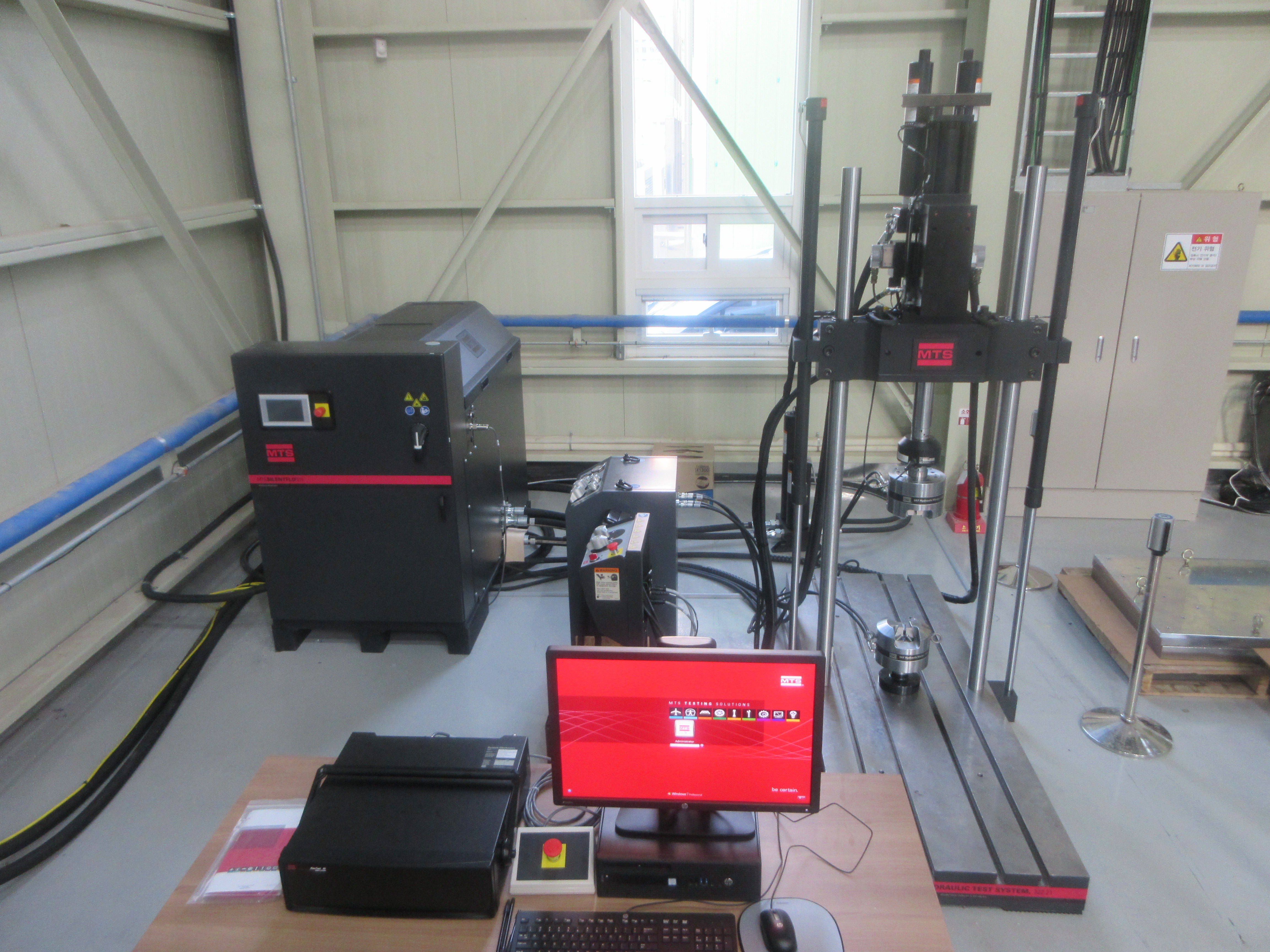

      진동피로시험기
      진동피로시험기시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • 진동 충격 저감장치의 기계적 성능 및 내 환경 성능 평가 진단
      • 해군 함정 및 잠수정에 적용되는 탄성마운트 적합성 평가
      • 극저온 및 초저온 적용 기자재 적용, 소재 적합성 시험
      • 극저온 기자재 적용 용접적합성 평가를 위한 소재 충격시험
      장비사양
      • Max Force : 100 kN
      • Max stroke : 150 mm
      • Table size : 700 mm × 1,600 mm
      • 챔버(Max. -253 ℃)
  • 경사시험기
    • 경사시험기
      이전
      다음

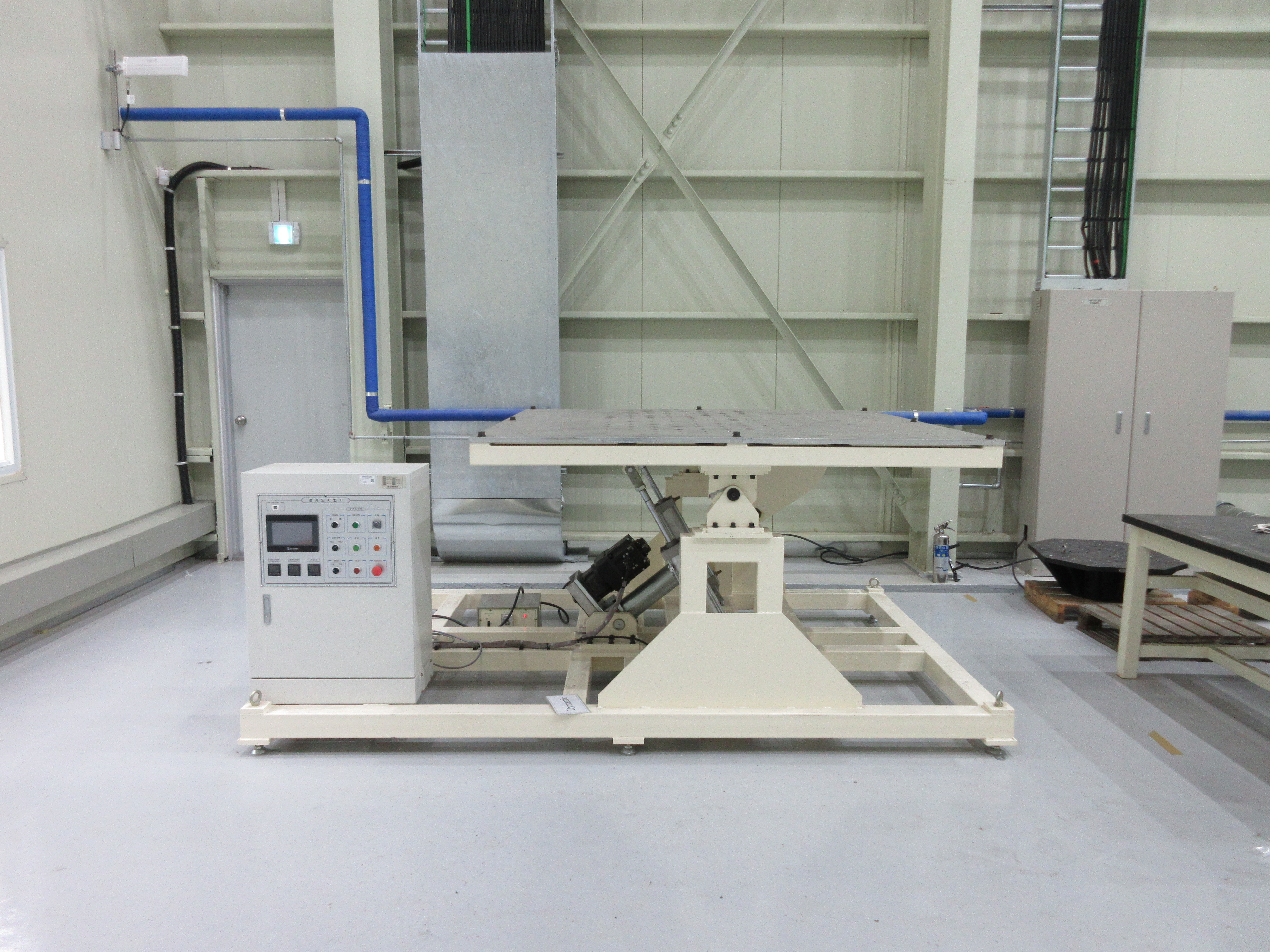

      경사시험기
      경사시험기시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 미음 진동시험동
      장비구분
      • 시험 장비
      용도 및 기능
      • Rolling 및 Pitching 상태에서 시험품의 성능 확인
      장비사양
      • 경사각도 ±35°
      • 속도, 시간, 주기 제어가능
      • Table size 2 000 mm × 2 000 mm
      • Pay load : 1 500 kg
