환경신뢰성 시험
시험개요
- 저장 및 운송, 사용 조건에서 발생되는 복합 환경에 대한 기자재의 성능 및 영향 분석·평가
- 조선 및 해양, 육상 기자재 사용용도 및 설계목표에 따른 특성 및 내구성 확인
- 국가공인시험(KOLAS), 정부형식승인 및 방산기자재, R&D 등 시험인증 서비스 지원
- 환경 및 신뢰성시험 수행, 신뢰성 평가 지원
시험항목 및 적용기준
| 시험항목 | 적용기준 | |
|---|---|---|
| 일반시험 | 특수시험 | |
|
|
|
주요 시험 시설

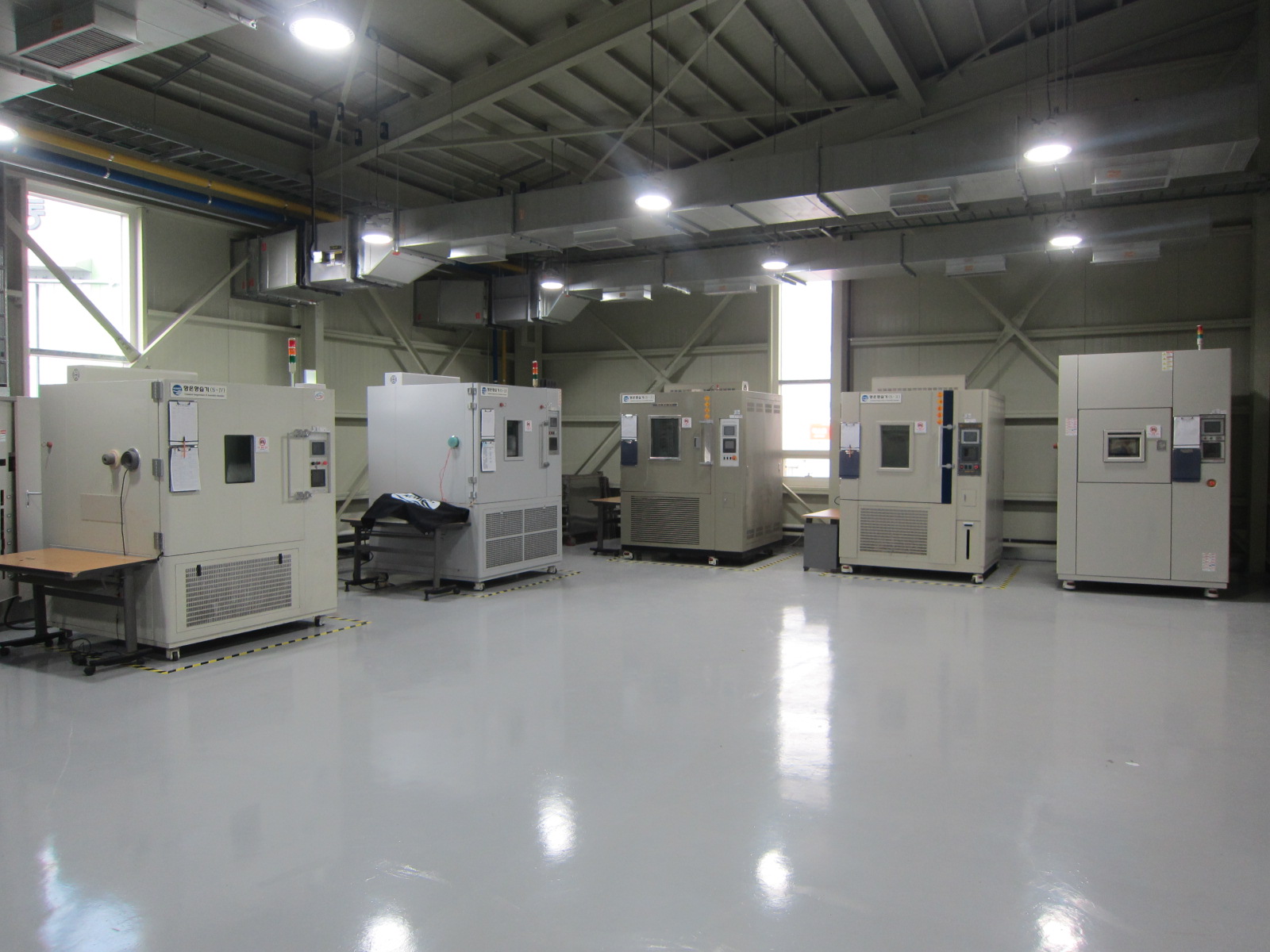

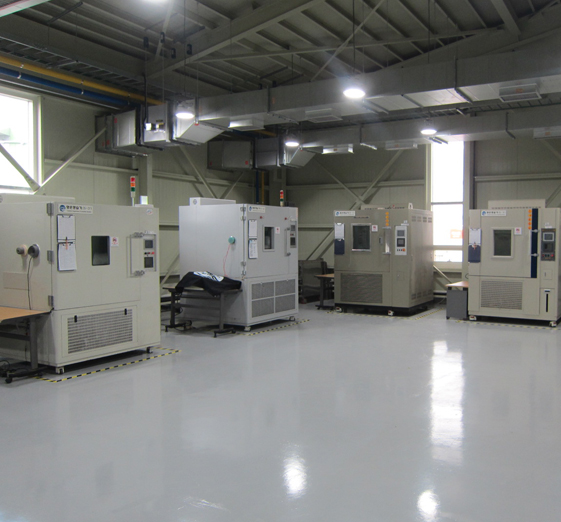

항온항습기(S) -
항온항습기(S)
항온항습기(S)시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 건조고온/온습도/저온 시험
- 온도/습도 유지 및 변화 시험
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (1,000×1,000×1,000) mm
- 제한 중량 : 50 kg
- 온도 제어 범위 : (-70 ~ 180)℃
- 습도 제어 범위 : (30 ~ 98) % R.H.
- 온도 변화 시간 : 2 h 이내 (-70 ℃ ↔ 80 ℃)
- 습도 변화 시간
- 무부하, 최대부하 1 h 이내 (30 % → 98 %)
- 무부하, 최대부하 3 h 이내 (98 % → 30 %)
-

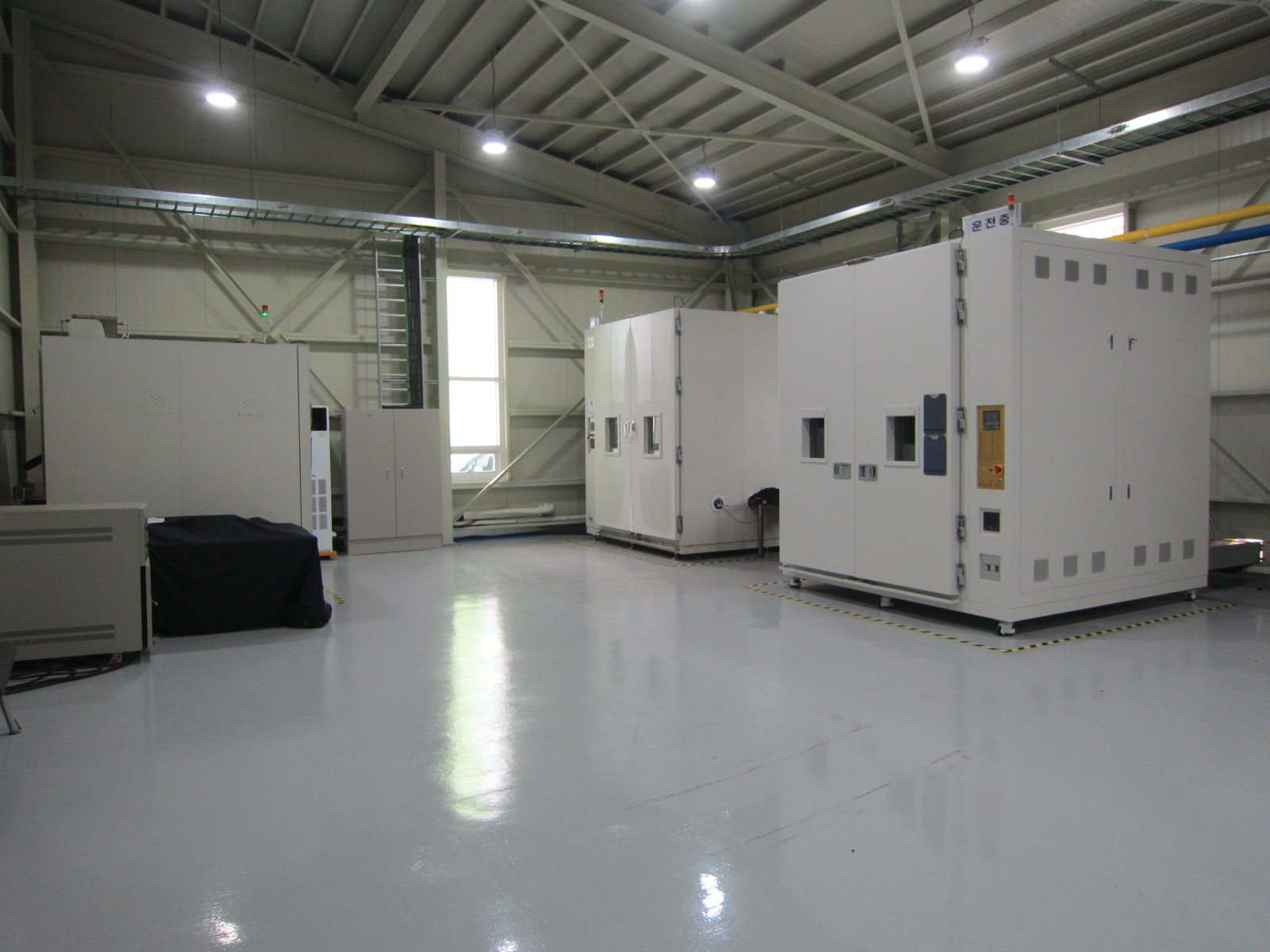

항온항습기 (M) -
항온항습기 (M)
항온항습기 (M)시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 건조고온/온습도/저온 시험
- 온도/습도 유지 및 변화 시험
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (2,000×2,000×2,500) mm
- 제한 중량 : 1 ton
- 온도 제어 범위 : (-70 ~ 180) ℃
- 습도 제어 범위 : (30 ~ 98) % R.H.
- 온도 변화 시간 : 2 h 이내 (-70 ℃ ↔ 80 ℃)
- 습도 변화 시간
- 무부하, 최대부하 1 h 이내 (30 % → 98 %)
- 무부하, 최대부하 3 h 이내 (98 % → 30 %)
-

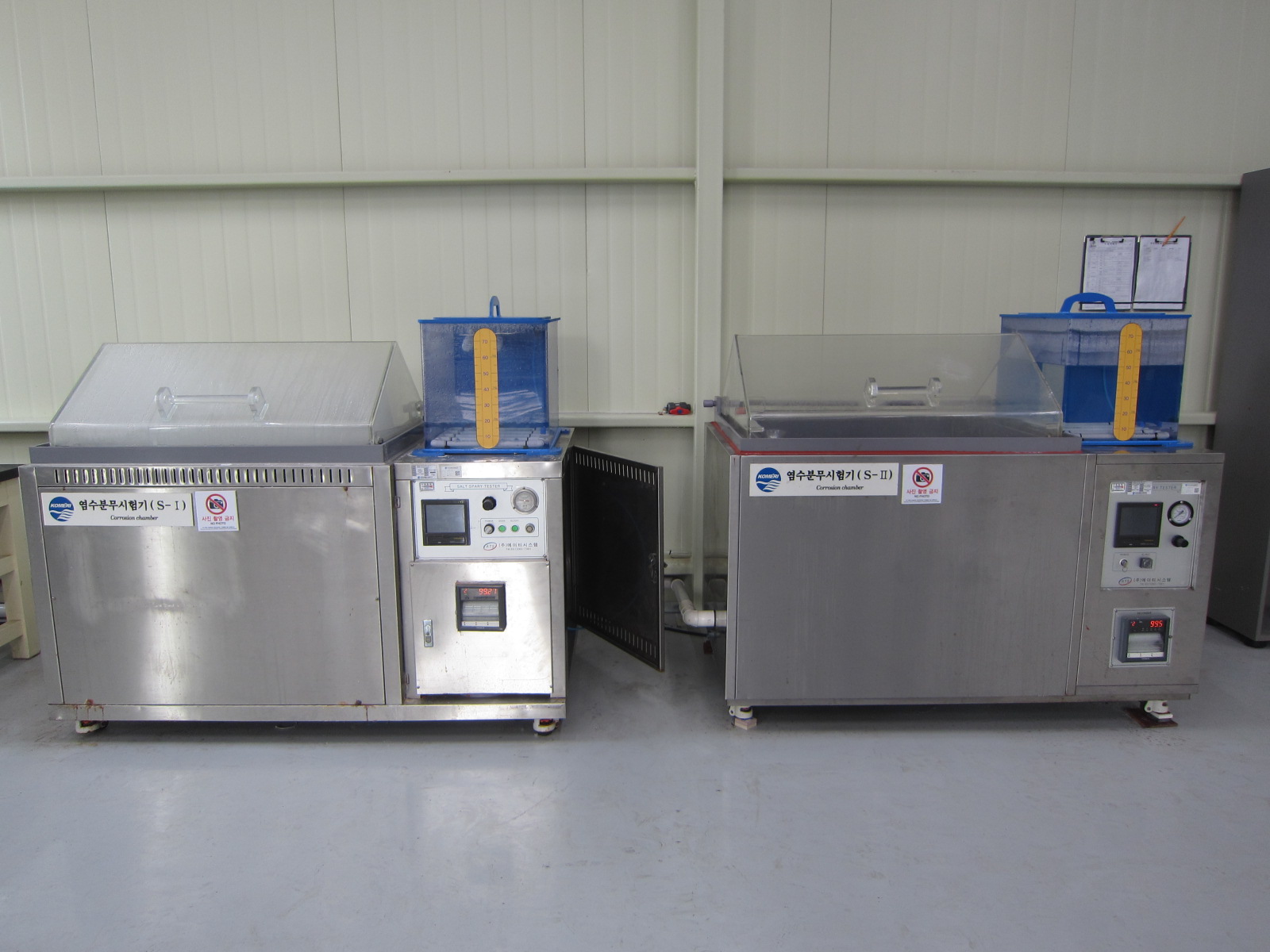

염수분무시험기(S) -
염수분무시험기(S)
염수분무시험기(S)시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 염수분무 시험 (염수분무)
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (580×580×300) mm
- 제한 중량 : 30 kg
- 온도제어범위 : (RT ~ 60) ℃
- 온도 안정화 시간 : 1 h 이내
- 염수강하율 : 80 cm2 에서 (1 ~ 2) ㎖/h
-

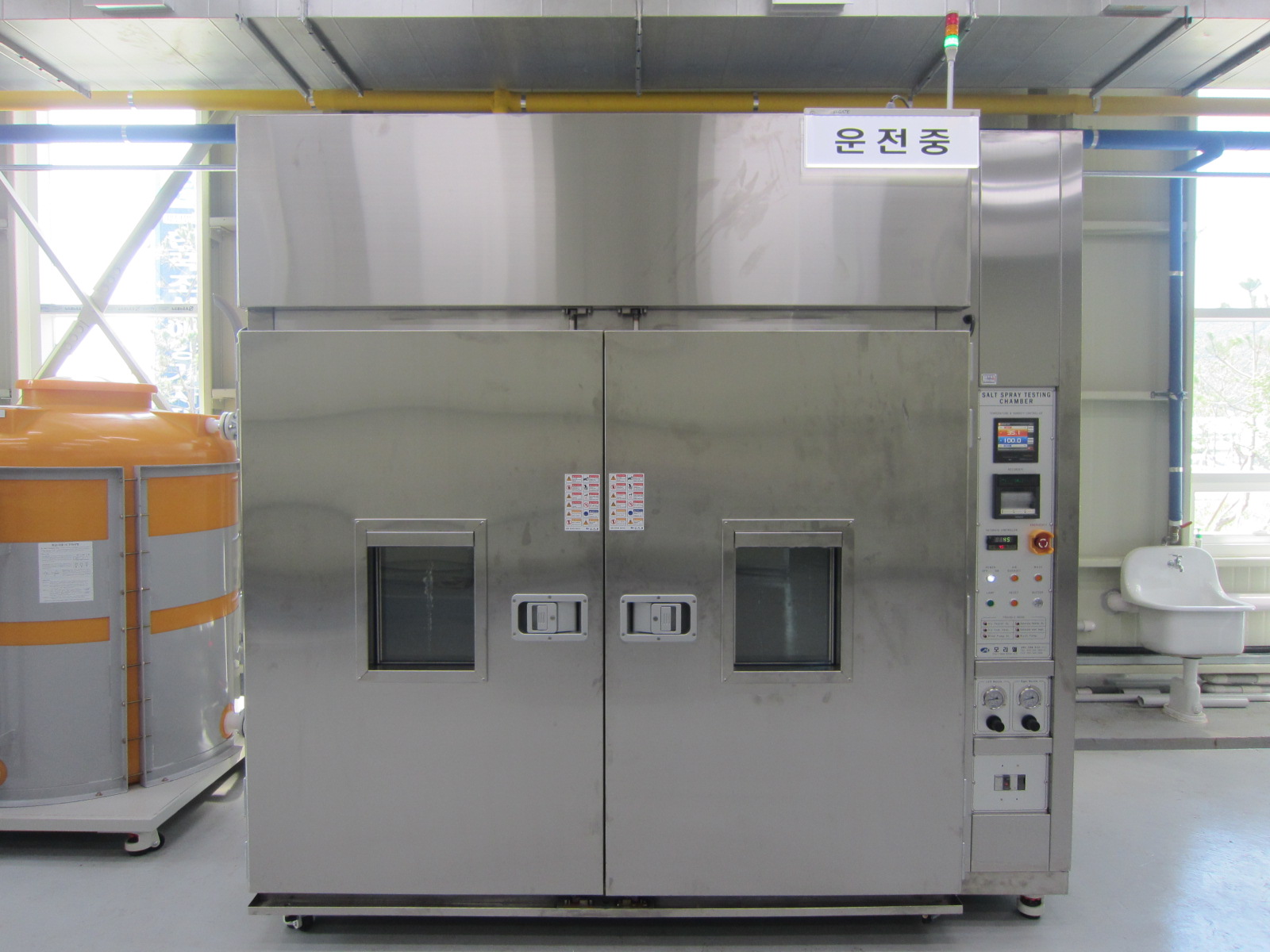

염수분무시험기 (M) -
염수분무시험기 (M)
염수분무시험기 (M)시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 염수분무 시험 (염수분무)
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (2,000×1,500×1,500) mm
- 제한 중량 : 200 kg
- 온도 제어 범위 : (RT ~ 60) ℃
- 온도 안정화 시간 : 1 h 이내
- 염수강하율 : 80 cm2 에서 (1 ~ 2) ㎖/h
-

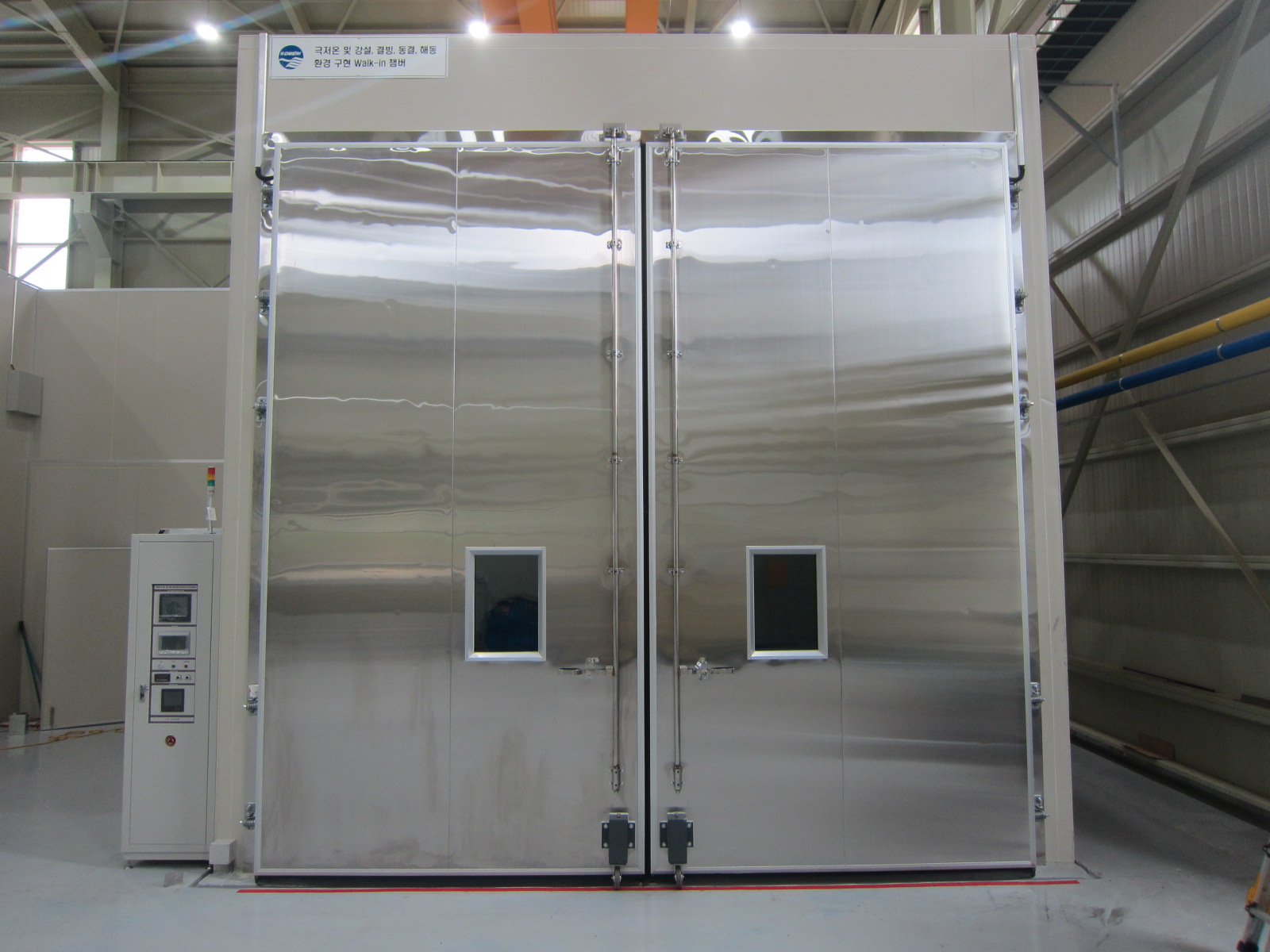

극저온 및 강설, 결빙, 동결, 해동 환경 구현 Walk-in 챔버 -
극저온 및 강설, 결빙, 동결, 해동 환경 구현 Walk-in 챔버
극저온 및 강설, 결빙, 동결, 해동 환경 구현 Walk-in 챔버시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 극저온 시험
- 강설 시험
- 결빙 시험
- 동결 및 해동 시험
- 저온 풍동 시험
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (5,000×7,000×5,000) mm
- 제한 중량 : 5 ton/m2
- 온도 제어 범위 : (-70 ~ 60) ℃
- 온도 변화 시간
- 무부하 6 h 이내 (RT → -40 ℃) / 24 h 이내 (RT → -70 ℃)
- 최대부하 36 h 이내 (RT → -70 ℃)
- 무부하, 최대부하 2 h 이내 (-70 ℃ → 60 ℃)
- 결빙두께 : 전체면 75 mm/h 이상
- 제설량 : 3.0 m3/h
- 풍속 : (0 ~ 20) m/s (500×500 mm 또는 1,000×250 mm 이내 면적)
-

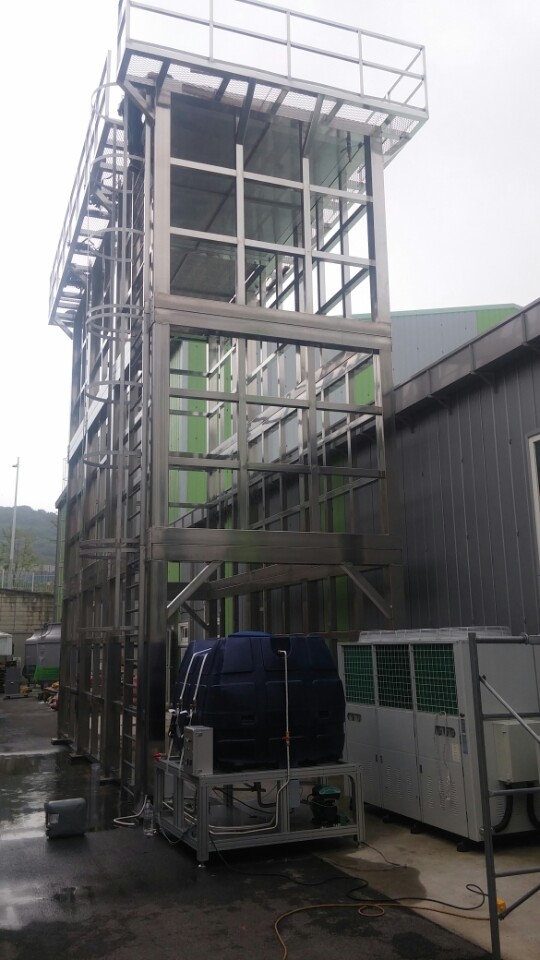

강우 및 침수 시스템 -
강우 및 침수 시스템
강우 및 침수 시스템시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 강우/풍우/방수/낙수 시험
- 침수 시험
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (3,000×4,000×3,000) mm
- 제한 중량 : 5 ton/m2
- 강우량 : 최소 1.7 mm/min
- 풍속 : (0 ~ 18) m/s (1 m/s 단위 제어) 직경 Ø2,000 mm
- 낙수량 : 280 L/m2/h
- 방수 수압 : 약 64 km/h
- 침수 급수량 : 100 L/min 이상
- 온도 제어 범위 : (RT ~ 50) ℃
-

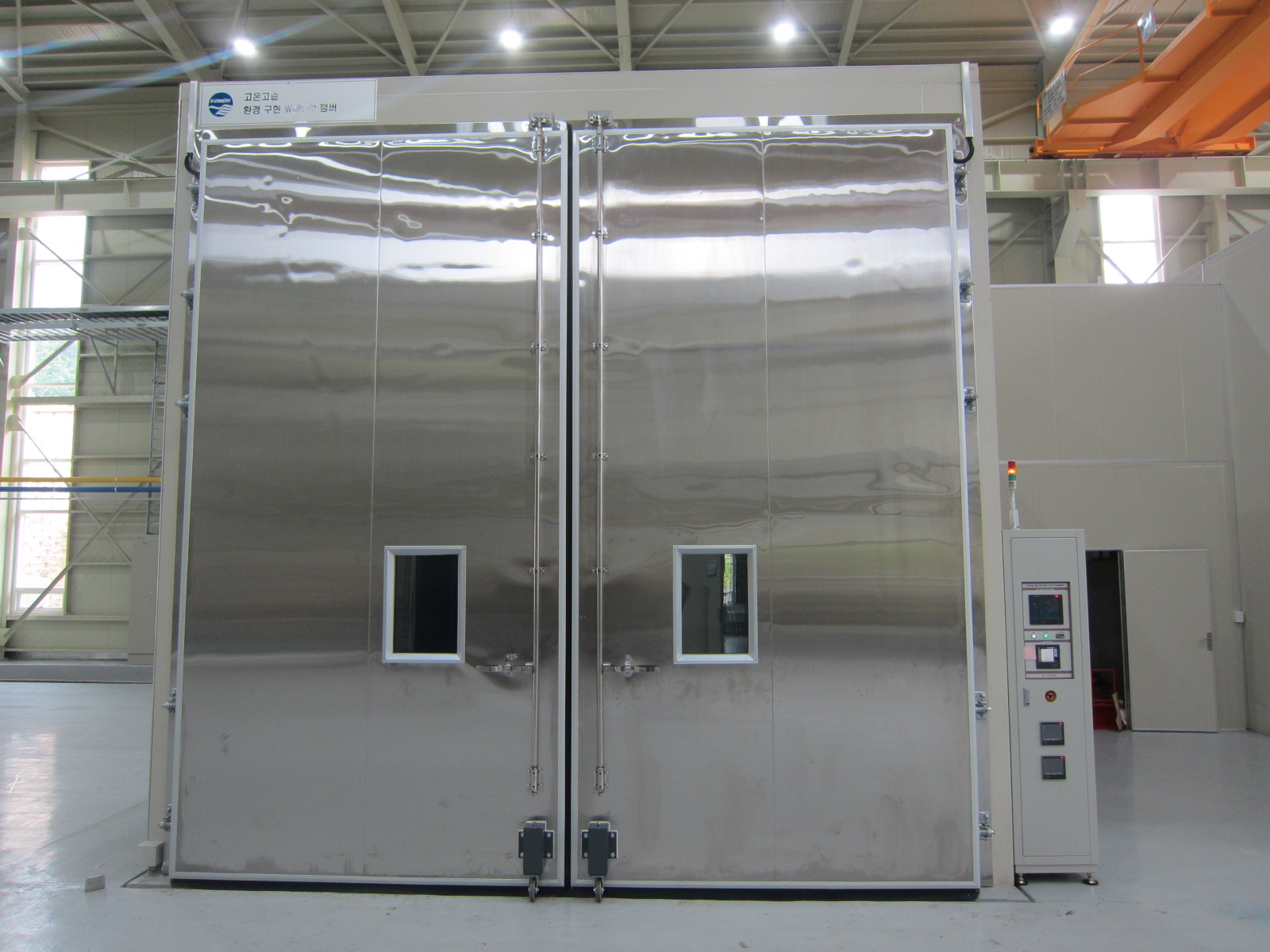

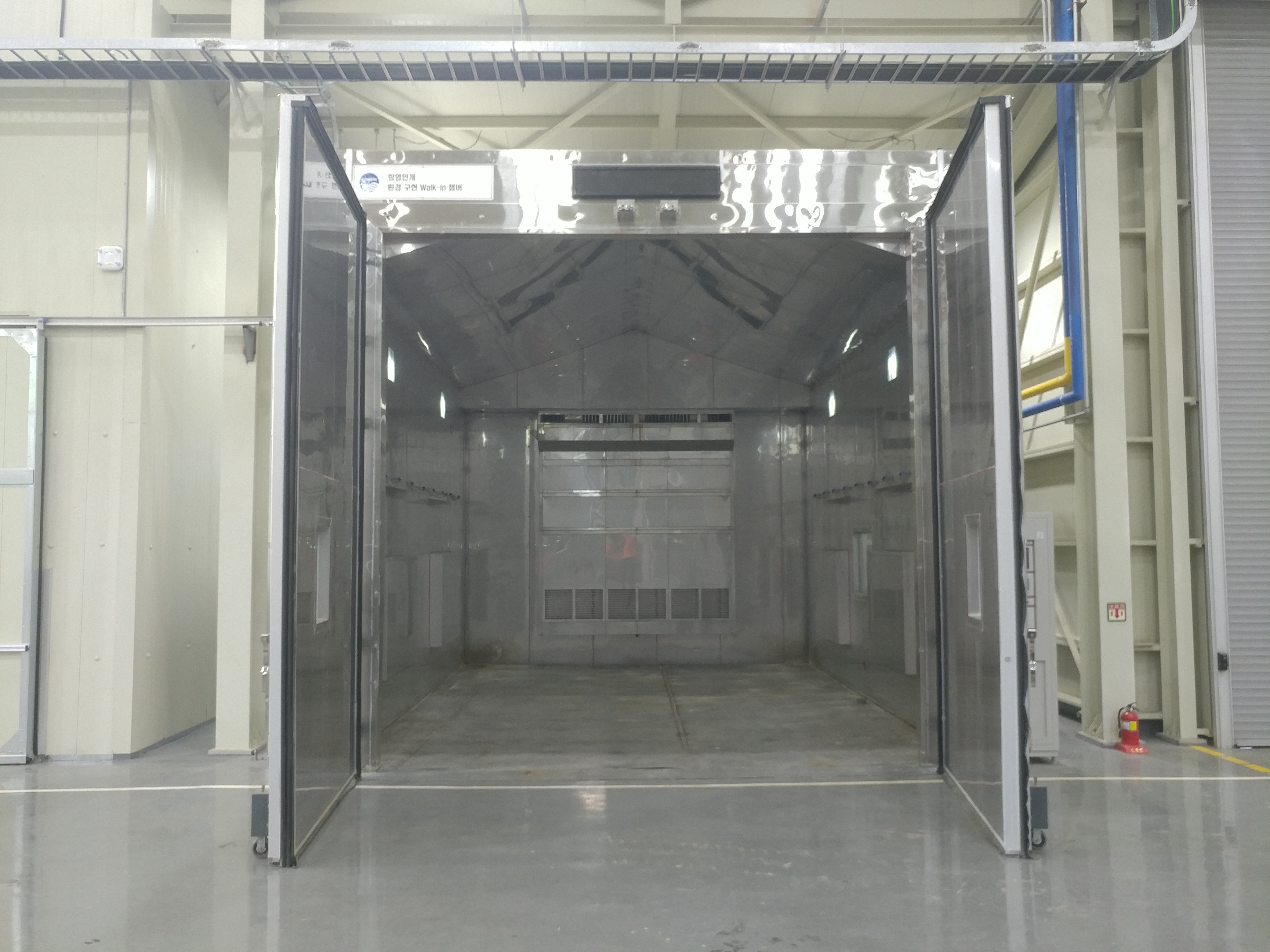

고온고습 환경 구현 Walk-in 챔버 -
고온고습 환경 구현 Walk-in 챔버
고온고습 환경 구현 Walk-in 챔버시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 건조고온/온습도/저온 시험
- 온도/습도 유지 및 변화 시험
- 특수 습도 조건 시험 (고온고습, 고온저습, 저온고습, 저온저습)
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (5,000×7,000×5,000) mm
- 제한 중량 : 5 ton/m2
- 온도 제어 범위 : (-10 ~ 90) ℃
- 습도 제어 범위 : (10 ~ 98) % R.H.
- 온도 변화 시간
- 무부하, 최대부하 1 h 이내 (-10 ℃ ↔ 90 ℃)
- 무부하, 최대부하 30 min 이내 (RT → -10 ℃)
- 습도 변화 시간
- 무부하, 최대부하 1 h 이내 (10 % → 98 %)
- 무부하, 최대부하 3 h 이내 (98 % → 10 %)
-

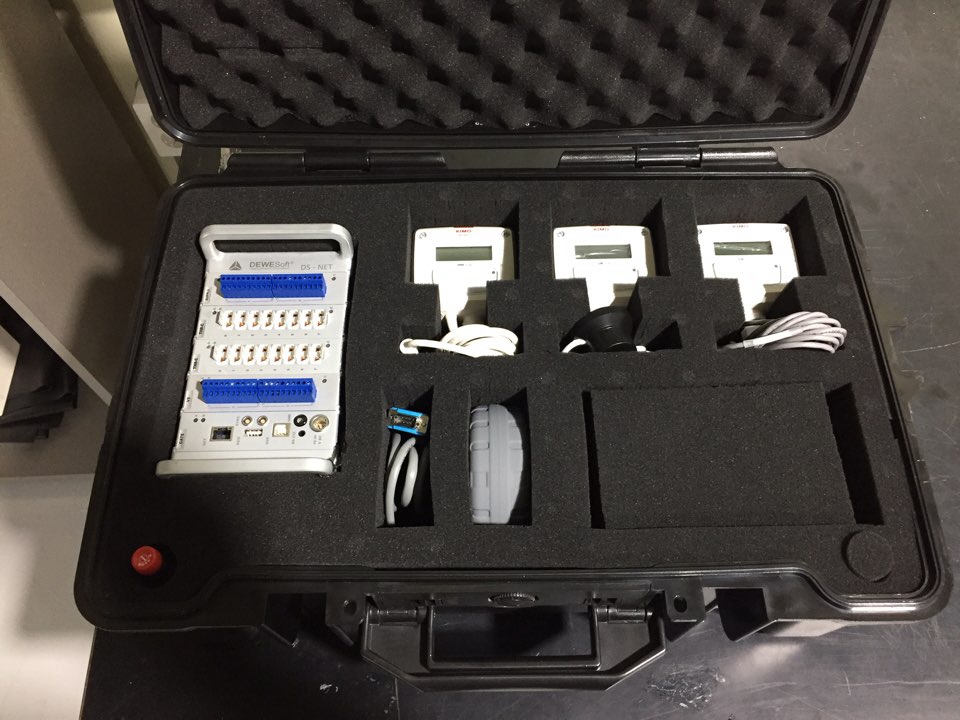

환경 계측 모니터링 시스템 -
환경 계측 모니터링 시스템
환경 계측 모니터링 시스템시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 해당 환경 (온도, 습도, 조도, 일사량, 압력, 풍속 등) 에 대한 계측, 모니터링, 기록
장비사양 - 온습도계 HM110-AOD
- 측정범위 : (5 ~ 95) % R.H.
- 출력 : (0 ~ 10) V
- 조도계 LR11-AO
- 측정범위 : (0 ~ 10,000) Lux
- 출력 : (0 ~ 10) V
- 일사량계 CR110-AO
- 측정범위 : (0 ~ 1,500) W/m2
- 출력 : (0 ~ 10) V
- 차압계 CP303-HOP (SQR)
- 측정범위 : ±1,000 Pa
- 출력 : (0 ~ 10) V
- 전원 : DC/AC 24 V
- 풍속계 CP303-HOP (SQR)
- 측정범위 : ±1,000 Pa
- 풍속 : (2 ~ 100) m/s
- 풍량 : (0 ~ 100,000) m3/h
-
함염안개 환경 구현 Walk-in 챔버 -
함염안개 환경 구현 Walk-in 챔버
함염안개 환경 구현 Walk-in 챔버시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 염수분무 시험 (염수분무)
- 염수분무 시험 (저장-온습도)
- 복합 시험 (염수분무 + 저장)
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (5,000×7,000×5,000) mm
- 제한 중량 : 5 ton/m2
- 온도 제어 범위 : (15 ~ 80) ℃
- 습도 제어 범위 : (30 ~ 98) % R.H.
- 온도 변화 시간 : 1 h 이내 (15 ℃ ↔ 60 ℃)
- 습도 변화 시간
- 1 h 이내 (30 % ↔ 98 %)
- 3 h 이내 (98 % → 30 %)
- 염수강하율 : 80 cm2 에서 (1 ~ 2) ㎖/h
-

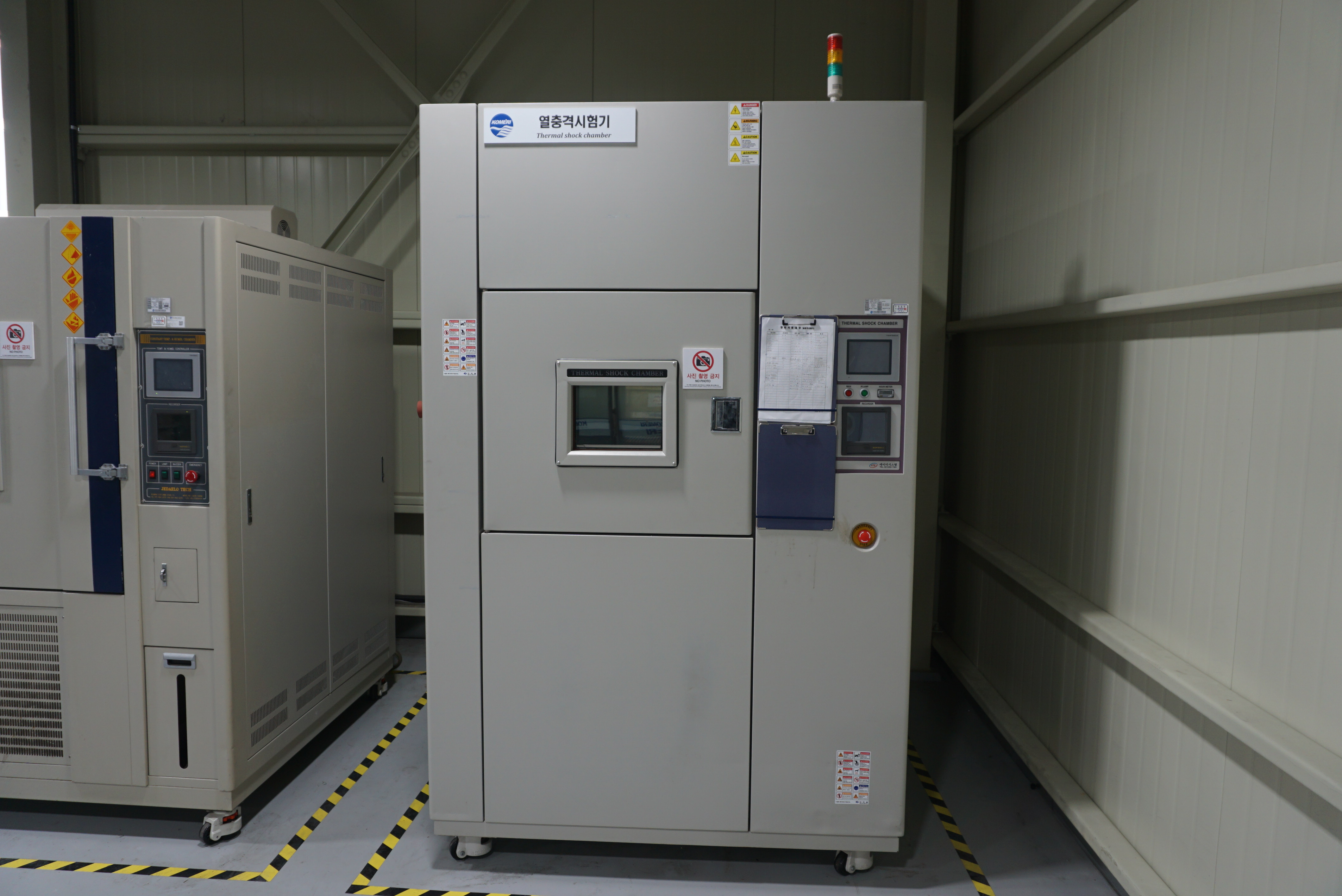

열충격시험기 -
열충격시험기
열충격시험기시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 열충격/온도급변 시험
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (600×600×600) mm
- 제한 중량 : 30 kg
- 온도제어범위 : (- 60 ~ 150) ℃
- 상하강 안정시간 : (-50 ↔ 120) ℃ (5 분 이내)
- 열충격방식 : AIR 실린더에 의한 DAMPER 작동 방식
-

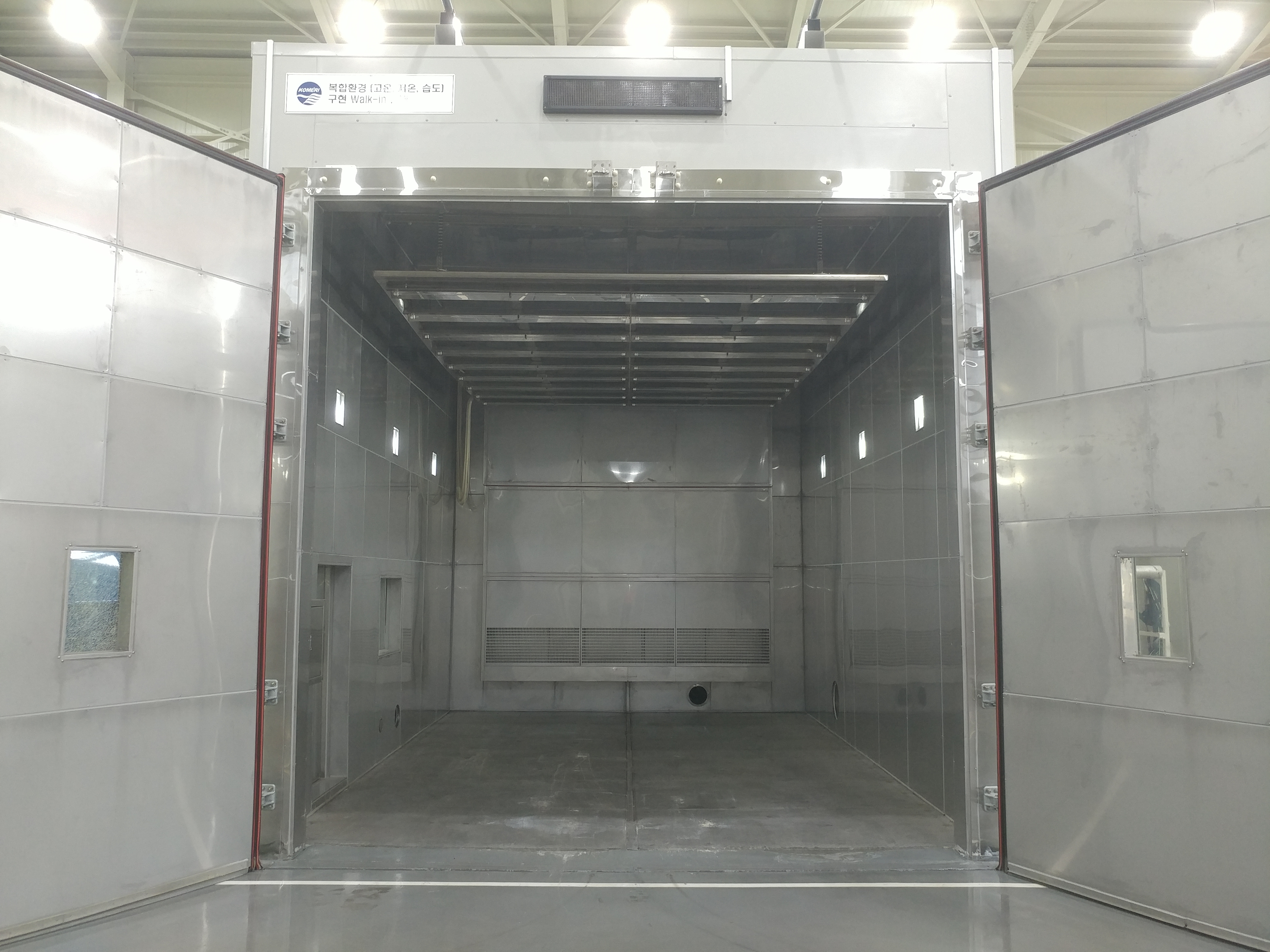

복합환경(고온, 저온, 습도) 구현 Walk-in 챔버 -
복합환경(고온, 저온, 습도) 구현 Walk-in 챔버
복합환경(고온, 저온, 습도) 구현 Walk-in 챔버시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다. 설치장소 - 부산본부(미음/환경시험동)
장비구분 - 시험 장비
용도 및 기능 - 건조고온/온습도/저온 시험
- 온도/습도 유지 및 변화 시험
- 일사 시험 (적외선)
- 장비사양 범위 내에서 요구하는 기후조건 조성
장비사양 - 내부 크기(W×D×H) : (5,000×7,000×5,000) mm
- 제한 중량 : 5 ton/m2
- 온도 제어 범위 : (-40 ~ 180) ℃
- 습도 제어 범위 : (30 ~ 98) % R.H.
- 온도 변화 시간 : 1 ℃/min (-40 ℃ ↔ 80 ℃)
- 습도 변화 시간
- 무부하, 최대부하 1 h 이내 (30 % → 98 %)
- 무부하, 최대부하 3 h 이내 (98 % → 30 %)
- 일사량 : 1,200 W/m2, 4,000(W)×6,000(D) 적외선 램프 (가시광선, 자외선 불가)
-
