전자파시험

시험개요
  • 전기, 전자기기에서 발생되는 불요 전자파 측정 시험
  • 전기, 전자기기의 불요 전자파에 대한 내성 시험
  • 국내 전파 환경 보호 및 국내 제품의 국제 경쟁력 제고
전자파시험
시험항목 및 적용기준
전자파시험 시험항목 및 적용기준을 안내하는 표입니다.
적용기준 시험항목
선급 형식승인 시험
  • IEC 60533, IEC 60945, 선급 형식승인 시험(IACS E10, KR 및 각 국의 선급규격)
    IEC 60092-504
정부형식승인 시험
  • 해양수산부 고시
MIL 국방 규격 시험
  • MIL-STD-461G:2015(461C, 461D, 461E, 461F)
    • RS105(NEMP 시험 시스템) 및 CS117 시설 구축
    • RS103 : 40 GHz 까지 시험 시설 구축
기타 EMC 시험
  • IEC, CISPR, EN, RTCA-DO160, REGULATION GUIDE 1.180 등
    • DC Power Supply(300 kW) 시설 구축
주요 시험 시설
  • RS105 시험 시스템
    • RS105 시험 시스템
      이전
      다음

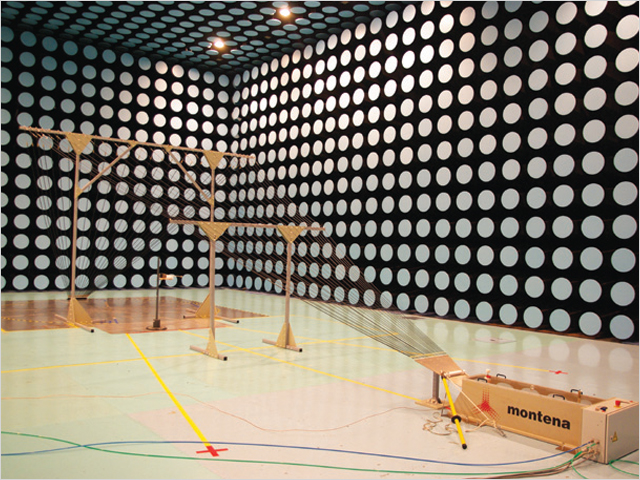

      RS105 시험 시스템
      RS105 시험 시스템시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 부산본부(녹산)
      장비구분
      • 시험 장비
      용도 및 기능
      • EMP(Electro-magnetic Pulse)의 fast rise time 및 free-field transient 환경을 인위적으로 생성하여 EUT(시험품)의 내성을 평가함
      장비사양
      • Pulse : according to MIL-Std 461 versions E, F and G/ RS105
      • Max loading voltage: about 230kV, positive polarity
      • Remote control possible via RS232 or USB interface
      • EMP Field : 50 kV/m 이상
      • Rise Time : 1.8 ns to 2.8 ns
      • Pulse Width : 23 ns ± 5 ns
  • MIL RS103 40 GHz 시험시스템
    • MIL RS103 40 GHz 시험시스템
      이전
      다음

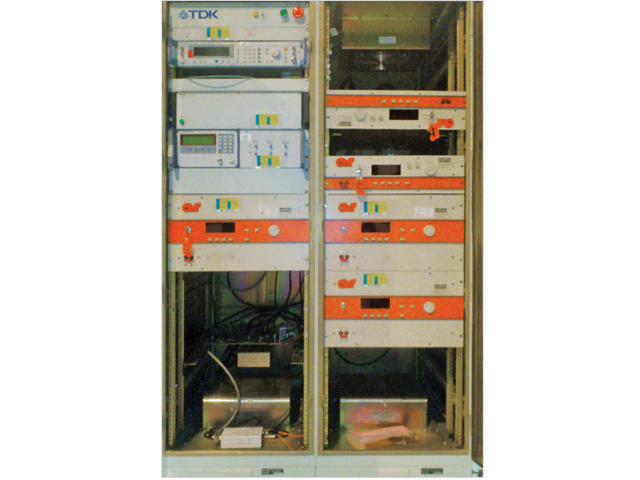

      MIL RS103 40 GHz 시험시스템
      MIL RS103 40 GHz 시험시스템시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 부산본부(녹산)
      장비구분
      • 시험 장비
      용도 및 기능
      • Radiated Susceptibility 시험用 전자파 신호 증폭기
      장비사양
      • 전기적성능
      • 전기적 성능을 안내하는 표입니다.
        항목 사양
        Power Nominal 45 watts / min. 40 watts
        Gain 46 dB minimum
        Frequency 18 ~ 40 GHz
        Harmonic Distortion Minus 20 dBc max Minus 28 dBc typ.
        Input Impedance 50 Ohm nominal
        Output Impedance 50 Ohm nominal
        Noise power density Minus 60dB/Hz max, minus 65 dB/Hz typ.
        Flatness ± 8 dB max
        Primary Power 99~260 VAC, 50/60 Hz
  • 전자파 차폐실
    • 전자파 차폐실
      이전
      다음

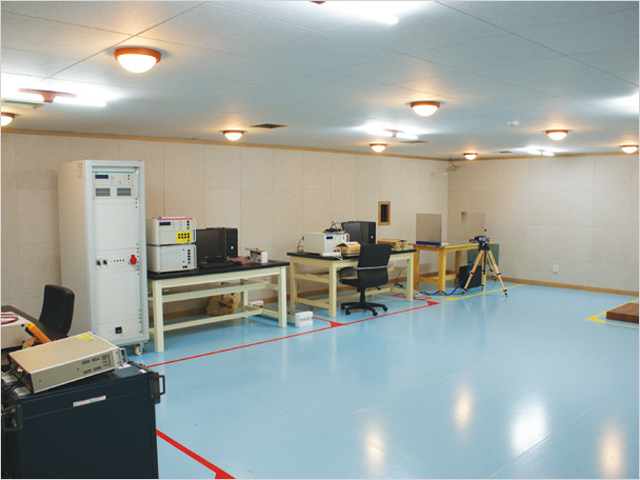

      전자파 차폐실
      전자파 차폐실시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 부산본부(녹산)
      장비구분
      • 시험 장비
      용도 및 기능
      • 주변 전자파 환경으로부터 유입되는 불요전자파를 효과적으로 차단하여 CISPR Series, IEC, FCC, EN, VCCI, 전자파장해검정규칙 등의 각종 규격에 적합한 시험체(EUT)의 전자파 내성 시험인증을 위한 시험장
      장비사양
      • 크기 : 10.0×8.0×3.0(L×W×H) m
      • 전기적성능
        • 차폐성능(SE)
          차폐성능(SE)을 안내하는 표입니다.
          구분 주파수 사양
          자계 10㎑ 70㏈
          200 ㎑ 100 ㏈
          1,000 ㎑ 100 ㏈
          전계 200 ㎑ ~ 50 ㎒ 110 ㏈
          평면파 50 ㎒ ~ 1,000 ㎒ 110 ㏈
          초고주파 1 ㎓ ~ 18 ㎓ 100 ㏈
  • 10m전자파 반무반사실
    • 10m전자파 반무반사실
      이전
      다음

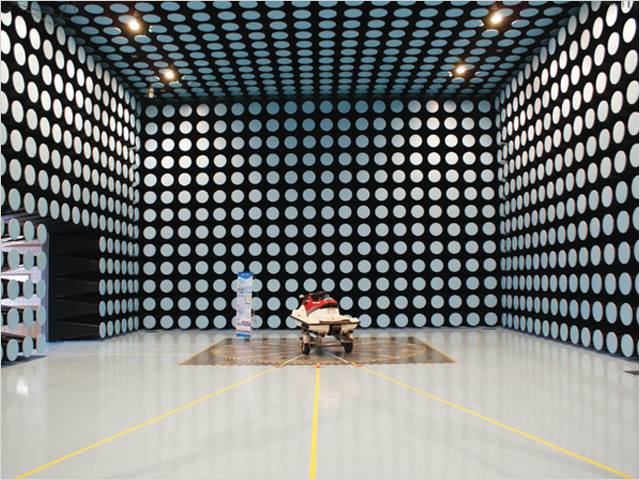

      10m전자파 반무반사실
      10m전자파 반무반사실시설에 대한 설치장소, 장비구분 , 용도 및 기능, 장비사양을 안내하는 표입니다.
      설치장소
      • 부산본부(녹산)
      장비구분
      • 시험 장비
      용도 및 기능
      • Classification, MIL-STD-461, CISPR, IEC, FCC, EN, VCCI 등 다양한 EMC 규격 시험진행을 위한 외부 전자파 차폐 및 내부 전자파 무반사 환경을 제공
      장비사양
      • 크기 : 23.2×15.2×10.1(W×L×H) m
      • 전기적성능
        • 차폐성능(SE)
          차폐성능(SE)을 안내하는 표입니다.
          구분 주파수 사양
          자계 10 ㎑ 70 ㏈
          200 ㎑ 100 ㏈
          1,000 ㎑ 100 ㏈
          전계 200 ㎑ ~ 50 ㎒ 110 ㏈
          평면파 50 ㎒ ~ 1,000 ㎒ 110 ㏈
          초고주파 1 ㎓ ~ 18 ㎓ 100 ㏈
        • 시험장감쇠량(NSA)
          시험장감쇠량(NSA) 을 안내하는 표입니다.
          구분 사양
          주파수범위 30 ㎒ ~ 18 ㎓
          Quiet Zone φ2 m @ 3 m Method φ5 m @ 10 m Method
          감쇠량 값 ± 3.5 ㏈
        • 균일장(FU)
          균일장(FU) 을 안내하는 표입니다.
          구분 사양
          주파수범위 26 ㎒ ~ 18 ㎓
          균일장 값 0 ~ 6.0 ㏈
